<basic-shape>

Probieren Sie es aus

clip-path: inset(22% 12% 15px 35px);

clip-path: circle(6rem at 12rem 8rem);

clip-path: ellipse(115px 55px at 50% 40%);

clip-path: polygon(
  50% 2.4%,
  34.5% 33.8%,
  0% 38.8%,
  25% 63.1%,
  19.1% 97.6%,
  50% 81.3%,
  80.9% 97.6%,
  75% 63.1%,
  100% 38.8%,
  65.5% 33.8%
);

clip-path: path("M 50,245 A 160,160 0,0,1 360,120 z");

<section class="default-example" id="default-example">
  <div class="transition-all" id="example-element"></div>
</section>

#default-example {
  background: #ffee99;
}

#example-element {
  background: linear-gradient(to bottom right, #ff5522, #0055ff);
  width: 100%;
  height: 100%;
}

Syntax

Der <basic-shape>-Datentyp wird verwendet, um grundlegende Formen zu erstellen, einschließlich Rechtecken durch Container-Inset, durch Koordinatenabstand oder durch festgelegte Dimensionen, Kreise, Ellipsen, Polygone, Pfade und vom Autor erstellte Formen. Diese grundlegenden Formen werden mit einer <basic_shape> CSS-Funktion definiert, wobei jeder Wert einen Parameter erfordert, der der spezifischen Syntax der Form entspricht.

Allgemeine Parameter

Die in der Syntax einiger grundlegender Formfunktionen gemeinsamen Parameter umfassen:

round <'border-radius'>

Definiert abgerundete Ecken für Rechtecke durch Containereinsetze, Rechtecke durch Abstand und Rechtecke mit Dimensionen unter Verwendung der gleichen Syntax wie die CSS-Abkürzungseigenschaft border-radius.

<shape-radius>

Definiert den Radius für einen Kreis oder eine Ellipse. Gültige Werte sind <length>, <percentage>, closest-side (die Standardeinstellung) und farthest-side. Negative Werte sind ungültig.

Der Schlüsselwortwert closest-side verwendet die Länge vom Zentrum der Form zur nächsten Seite des Referenzrahmens, um die Radiuslänge zu bestimmen. Der Wert farthest-side verwendet die Länge vom Zentrum der Form zur am weitesten entfernten Seite des Referenzrahmens.

<position>

Definiert die Mitte der <position> eines Kreises oder einer Ellipse. Wenn nicht angegeben, ist der Standard center.

<fill-rule>

Legt die fill-rule fest, die verwendet wird, um zu bestimmen, wie das Innere der von den grundlegenden Formen definierten Polygon, Pfad und Form gefüllt werden soll. Mögliche Werte sind nonzero (Standard) und evenodd.

Hinweis: <fill-rule> wird in offset-path nicht unterstützt und macht die Eigenschaft ungültig.

Syntax für Rechtecke: <basic-shape-rect>

Der <basic-shape-rect> Typ, ein Teilbereich des <basic-shape> Typs, repräsentiert die grundlegenden Formfunktionen, die auf die Erstellung von Rechtecken beschränkt sind, einschließlich inset(), rect() und xywh().

Die Funktionen polygon(), path() und shape() können ebenfalls zur Erstellung von Rechtecken verwendet werden, sind jedoch nicht auf vierseitige, rechtwinklige Formen beschränkt.

Syntax für Rechtecke durch Container-Inset

Die inset() Funktion erstellt ein inset-Rechteck, dessen Größe durch den Abstand jeder der vier Seiten seines Containers und ggf. durch abgerundete Ecken definiert wird.

inset( <length-percentage>{1,4} [ round <'border-radius'> ]? )

Wenn alle der ersten vier Argumente angegeben sind, repräsentieren sie die Top-, Rechts-, Bottom- und Linkseinsets vom Referenzrahmen nach innen, die die Position der Kanten des inset-Rechtecks definieren. Diese Argumente folgen der Syntax der margin-Kurzform, die es erlaubt, alle vier Einsetze mit einem, zwei, drei oder vier Werten festzulegen.

Wenn ein Paar von Einsetzwerten für eine Dimension mehr als 100% dieser Dimension ergibt, werden beide Werte proportional reduziert, sodass ihre Summe 100% ergibt. Zum Beispiel hat der Wert inset(90% 10% 60% 10%) ein Top-Inset von 90% und ein Bottom-Inset von 60%. Diese Werte werden proportional zu inset(60% 10% 40% 10%) reduziert. Solche Formen, die keinen Bereich einschließen und keinen shape-margin haben, beeinflussen keinen Textumbruch.

Syntax für Rechtecke durch Abstand

Die rect() Funktion definiert ein Rechteck mit den angegebenen Abständen von den oberen und linken Rändern des Referenzrahmens, mit optionalen abgerundeten Ecken.

rect( [ <length-percentage> | auto ]{4} [ round <'border-radius'> ]? )

Beim Verwenden der rect()-Funktion definieren Sie nicht die Breite und Höhe des Rechtecks. Stattdessen geben Sie vier Werte an, um das Rechteck zu erstellen, wobei seine Dimensionen durch die Größe des Referenzrahmens und die vier Offset-Werte bestimmt werden. Jeder Wert kann entweder eine <length>, ein <percentage> oder das Schlüsselwort auto sein. Das Schlüsselwort auto wird als 0% für die Top- und Linkswerte und als 100% für die Bottom- und Rechtswerte interpretiert.

Syntax für Rechtecke mit Dimensionen

Die xywh() Funktion definiert ein Rechteck, das in den angegebenen Abständen von den linken (x) und oberen (y) Kanten des Referenzrahmens positioniert und durch die angegebene Breite (w) und Höhe (h) des Rechtecks in dieser Reihenfolge dimensioniert wird, mit optionalen abgerundeten Ecken.

xywh( <length-percentage>{2} <length-percentage [0,∞]>{2} [ round <'border-radius'> ]? )

Syntax für Kreise

Die circle() Funktion definiert einen Kreis unter Verwendung eines Radius und einer Position.

circle( <shape-radius>? [ at <position> ]? )

Das <shape-radius>-Argument repräsentiert den Radius des Kreises, der entweder als <length> oder als <percentage> definiert ist. Ein Prozentsatzwert wird hier aus der verwendeten Breite und Höhe des Referenzrahmens als sqrt(width^2+height^2)/sqrt(2) aufgelöst. Wenn weggelassen, wird der Radius durch closest-side definiert.

Syntax für Ellipsen

Die ellipse() Funktion definiert eine Ellipse unter Verwendung von zwei Radien und einer Position.

ellipse( [ <shape-radius>{2} ]? [ at <position> ]? )

Die <shape-radius> Argumente repräsentieren rx und ry, die x-Achsen- und y-Achsen-Radien der Ellipse in dieser Reihenfolge. Diese Werte sind als entweder <length> oder <percentage> angegeben. Prozentsatzwerte werden hier gegenüber der verwendeten Breite (für den rx-Wert) und der verwendeten Höhe (für den ry-Wert) des Referenzrahmens aufgelöst. Wenn nur ein Radiuswert angegeben wird, ist die ellipse()-Formfunktion ungültig. Wenn kein Wert angegeben wird, wird 50% 50% verwendet.

Syntax für Polygone

Die polygon() Funktion definiert ein Polygon unter Verwendung einer SVG fill-rule und einer Reihe von Koordinaten.

polygon( <'fill-rule'>? , [ <length-percentage> <length-percentage> ]# )

Die Funktion nimmt eine Liste von durch Kommata getrennten Koordinatenpaaren, die jeweils aus zwei durch Leerzeichen getrennte <length-percentage> Werte als xi und yi Paar bestehen. Diese Werte repräsentieren die x- und y-Achsenkoordinaten des Polygons an Position i (dem Scheitelpunkt, an dem sich zwei Linien treffen).

Syntax für Pfade

Die path() Funktion definiert eine Form unter Verwendung einer SVG fill-rule und einer SVG Pfaddefinition.

path( <'fill-rule'>? , <string> )

Der erforderliche <string> ist ein SVG-Pfad als Zeichenfolge in Anführungszeichen. Die path() Funktion ist kein gültiger Wert für die Eigenschaft shape-outside.

Syntax für Formen

Die shape() Funktion definiert eine Form unter Verwendung eines initialen Startpunkts und einer Reihe von Formbefehlen.

shape( <'fill-rule'>? from <coordinate-pair> , <shape-command># )

Der Parameter from <coordinate-pair> repräsentiert den Startpunkt für den ersten Formbefehl, und <shape-command> definiert einen oder mehrere Formbefehle, die den SVG-Pfadbefehlen ähneln. Die shape()-Funktion ist kein gültiger Wert für die Eigenschaft shape-outside.

Beschreibung

Beim Erstellen einer Form wird der Referenzrahmen von der Eigenschaft definiert, die <basic-shape> Werte verwendet. Das Koordinatensystem der Form hat seinen Ursprung standardmäßig in der oberen linken Ecke des Randrahmens des Elements, wobei die x-Achse nach rechts und die y-Achse nach unten verlaufen. Alle Längen, die in Prozent ausgedrückt werden, werden aus den Dimensionen des Referenzrahmens aufgelöst.

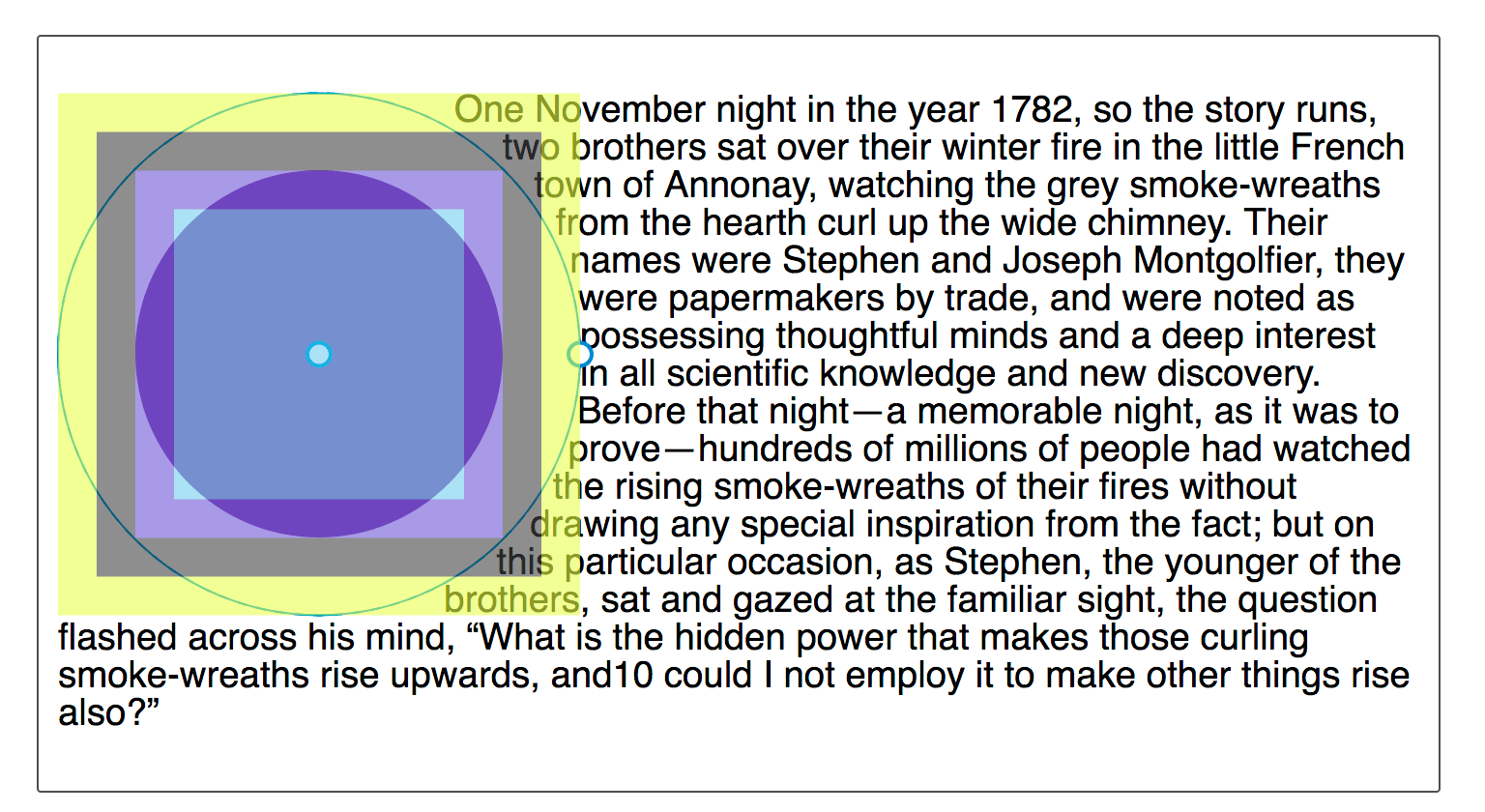

Der Standard-Referenzrahmen ist der margin-box, wie im untenstehenden Bild gezeigt. Das Bild zeigt einen Kreis, der mit shape-outside: circle(50%) erstellt wurde und verschiedene Teile des Box-Modells, wie sie in einem Browser-Entwicklungstool zu sehen sind, hervorhebt. Die Form hier wird bezogen auf den Randrahmen definiert.

Berechnete Werte von Grundformen

Die Werte in einer <basic-shape> Funktion werden wie angegeben berechnet, mit den folgenden zusätzlichen Überlegungen:

• Für alle weggelassenen Werte werden die Standardwerte verwendet.
• Ein <position> Wert in circle() oder ellipse() wird als Paar von Offsets von der oberen linken Ecke des Referenzrahmens berechnet: der erste Offset ist horizontal und der zweite ist vertikal. Jeder Offset wird als <length-percentage>-Wert angegeben.
• Ein <border-radius> Wert in inset() wird in eine Liste von acht Werten erweitert, die jeweils entweder eine <length> oder ein <percentage> sind.
• inset(), rect() und xywh() Funktionen werden zu der entsprechenden inset() Funktion berechnet.

Interpolation von Grundformen

Beim Animieren zwischen zwei <basic-shape> Funktionen werden die folgenden Interpolations-Regeln befolgt. Die Parameterwerte jeder <basic-shape> Funktion bilden eine Liste. Damit eine Interpolation zwischen zwei Formen erfolgen kann, müssen beide Formen den gleichen Referenzrahmen verwenden und die Anzahl und der Typ der Werte in beiden <basic-shape>-Listen müssen übereinstimmen.

Jeder Wert in den Listen der beiden <basic-shape> Funktionen wird basierend auf seinem berechneten Wert als <number>, <length>, <percentage>, <angle> oder calc() interpoliert, soweit möglich. Die Interpolation kann dennoch erfolgen, wenn die Werte nicht einer dieser Datentypen sind, sondern zwischen den beiden interpolierenden Grundformfunktionen identisch sind, wie z. B. nonzero.

• Beide Formen sind vom Typ ellipse() oder Typ circle(): Die Interpolation wird zwischen jedem entsprechenden Wert angewendet, wenn deren Radien entweder als <length> oder als <percentage> (anstatt von Schlüsselwörtern wie closest-side oder farthest-side) angegeben sind.

• Beide Formen sind vom Typ inset(): Die Interpolation wird zwischen jedem entsprechenden Wert angewendet.

• Beide Formen sind vom Typ polygon(): Die Interpolation wird zwischen jedem entsprechenden Wert angewendet, wenn sie die gleiche <fill-rule> haben und die gleiche Anzahl von durch Komma getrennten Koordinatenpaaren haben.

• Beide Formen sind vom Typ path(): Die Interpolation wird auf jeden Parameter als <number> angewendet, wenn die Pfad-Strings in beiden Formen die gleiche Anzahl, Typ und Reihenfolge der Pfaddaten-Befehle aufweisen.

• Beide Formen sind vom Typ shape(): Die Interpolation wird zwischen jedem entsprechenden Wert angewendet, wenn sie das identische Befehls-Schlüsselwort haben und das gleiche <by-to> Schlüsselwort verwenden. Wenn shape() in der Eigenschaft clip-path verwendet wird, interpolieren die beiden Formen, wenn sie auch die gleiche <fill-rule> haben.

  • Wenn sie den <curve-command> oder den <smooth-command> verwenden, muss die Anzahl der Steuerpunkte für die Interpolation übereinstimmen.

  • Wenn sie den <arc-command> mit unterschiedlichen <arc-sweep> Richtungen verwenden, geht das interpolierte Ergebnis im Uhrzeigersinn (cw). Wenn sie unterschiedliche <arc-size> Schlüsselwörter verwenden, wird die Größe mithilfe des Werts large interpoliert.

• Eine Form ist vom Typ path() und die andere vom Typ shape(): Die Interpolation wird zwischen jedem entsprechenden Wert angewendet, wenn die Liste der Pfaddaten-Befehle in Anzahl sowie in der Reihenfolge identisch ist. Die interpolierte Form ist eine shape() Funktion, die die gleiche Liste von Pfaddaten-Befehlen beibehält.

In allen anderen Fällen erfolgt keine Interpolation und die Animation ist diskret.

Beispiele

Animiertes Polygon

In diesem Beispiel verwenden wir die @keyframes Regel, um einen Clip-Pfad zwischen zwei Polygonen zu animieren. Beachten Sie, dass beide Polygone die gleiche Anzahl von Eckpunkten haben, was für diese Art der Animation erforderlich ist.

HTML

<div></div>

CSS

div {
  width: 300px;
  height: 300px;
  background: repeating-linear-gradient(red, orange 50px);
  clip-path: polygon(
    50% 0%,
    60% 40%,
    100% 50%,
    60% 60%,
    50% 100%,
    40% 60%,
    0% 50%,
    40% 40%
  );
  animation: 4s poly infinite alternate ease-in-out;
  margin: 10px auto;
}

@keyframes poly {
  from {
    clip-path: polygon(
      50% 0%,
      60% 40%,
      100% 50%,
      60% 60%,
      50% 100%,
      40% 60%,
      0% 50%,
      40% 40%
    );
  }

  to {
    clip-path: polygon(
      50% 30%,
      100% 0%,
      70% 50%,
      100% 100%,
      50% 70%,
      0% 100%,
      30% 50%,
      0% 0%
    );
  }
}

Ergebnis

Spezifikationen

Browser-Kompatibilität

Siehe auch

• Eigenschaften, die diesen Datentyp verwenden: clip-path, offset-path, shape-outside
• SVG-Formelemente: <circle>, <ellipse>, <line>, <polygon>, <polyline>, <rect>
• Übersicht über CSS-Formen
• CSS-Formen Modul
• Einführung in CSS-Maskierung
• CSS-Maskierung Modul
• Bearbeiten von Formpfaden in den Firefox-Entwicklungstools
