Grid-Template-Bereiche

Benennung eines Gitterbereichs

Sie sind bereits auf die grid-area-Eigenschaft gestoßen. Diese Eigenschaft kann die vier Linien als Wert annehmen, die verwendet werden, um einen Gitterbereich zu positionieren.

.box1 {
  grid-area: 1 / 1 / 4 / 2;
}

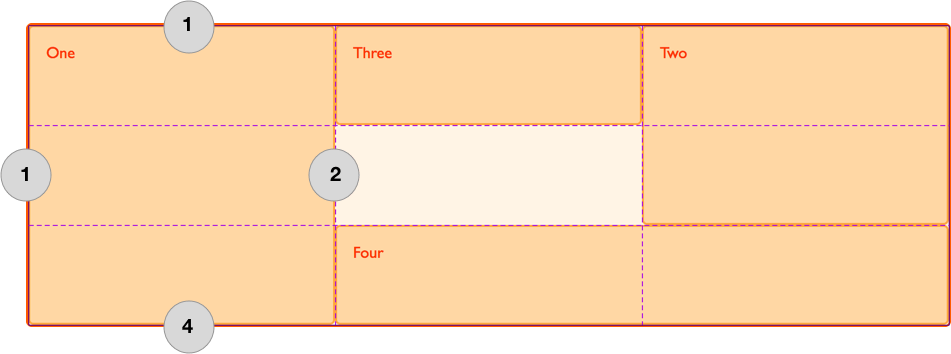

Was wir hier tun, wenn wir alle vier Linien definieren, ist den Bereich zu definieren, indem wir die Linien angeben, die diesen Bereich umschließen.

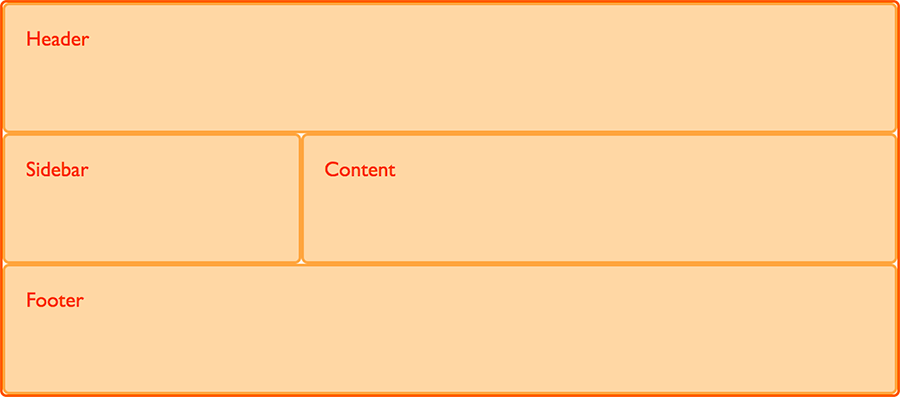

Wir können auch einen Bereich definieren, indem wir ihm einen Namen geben und dann die Position dieses Bereichs im Wert der grid-template-areas-Eigenschaft angeben. Sie können wählen, wie Sie Ihren Bereich benennen möchten. Wenn wir zum Beispiel das unten gezeigte Layout erstellen möchten, können wir vier Hauptbereiche identifizieren.

• ein Header
• ein Footer
• eine Sidebar
• der Hauptinhalt

Mit der grid-area-Eigenschaft können wir jedem dieser Bereiche einen Namen zuweisen. Dies allein erstellt noch kein Layout. Vielmehr stellt es benannte Bereiche bereit, die in einem Layout verwendet werden können.

.header {
  grid-area: hd;
}
.footer {
  grid-area: ft;
}
.content {
  grid-area: main;
}
.sidebar {
  grid-area: sd;
}

Nachdem wir diese Namen definiert haben, erstellen wir das Layout. Diesmal platzieren wir die Elemente nicht anhand der auf den Elementen selbst angegebenen Liniennummern, sondern erstellen das gesamte Layout auf dem Gittercontainer. Hier erstellen wir ein 9-Spalten-Gitter und geben an, dass die hd- und ft-Bereiche sich über alle 9 Spalten erstrecken, während sich sd über drei und main über sechs erstreckt. Jeder Bereich erstreckt sich nur über eine Zeile.

.wrapper {
  display: grid;
  grid-template-columns: repeat(9, 1fr);
  grid-auto-rows: minmax(100px, auto);
  grid-template-areas:
    "hd hd hd hd   hd   hd   hd   hd   hd"
    "sd sd sd main main main main main main"
    "ft ft ft ft   ft   ft   ft   ft   ft";
}

* {
  box-sizing: border-box;
}

.wrapper {
  border: 2px solid #f76707;
  border-radius: 5px;
  background-color: #fff4e6;
  max-width: 940px;
  margin: 0 auto;
}

.wrapper > div {
  border: 2px solid #ffa94d;
  border-radius: 5px;
  background-color: #ffd8a8;
  padding: 1em;
  color: #d9480f;
}

<div class="wrapper">
  <div class="header">Header</div>
  <div class="sidebar">Sidebar</div>
  <div class="content">Content</div>
  <div class="footer">Footer</div>
</div>

Mit dieser Methode müssen wir auf den einzelnen Gitternaschinen gar nichts angeben, alles passiert auf unserem Gittercontainer. Wir können das Layout, das im Wert der grid-template-areas-Eigenschaft beschrieben wird, sehen.

Eine Gitterzelle leer lassen

In diesem Beispiel haben wir unser Gitter vollständig mit Bereichen gefüllt und keinen weißen Raum gelassen. Sie können jedoch mit dieser Layoutmethode Gitterzellen leer lassen. Um eine Zelle leer zu lassen, verwenden Sie das Punktzeichen, .. Wenn wir den Footer nur direkt unter dem Hauptinhalt anzeigen möchten, müssten wir die drei Zellen unterhalb der Sidebar leer lassen.

.header {
  grid-area: hd;
}
.footer {
  grid-area: ft;
}
.content {
  grid-area: main;
}
.sidebar {
  grid-area: sd;
}

* {
  box-sizing: border-box;
}

.wrapper {
  border: 2px solid #f76707;
  border-radius: 5px;
  background-color: #fff4e6;
  max-width: 940px;
  margin: 0 auto;
}

.wrapper > div {
  border: 2px solid #ffa94d;
  border-radius: 5px;
  background-color: #ffd8a8;
  padding: 1em;
  color: #d9480f;
}

.wrapper {
  display: grid;
  grid-template-columns: repeat(9, 1fr);
  grid-auto-rows: minmax(100px, auto);
  grid-template-areas:
    "hd hd hd hd   hd   hd   hd   hd   hd"
    "sd sd sd main main main main main main"
    ".  .  .  ft   ft   ft   ft   ft   ft";
}

<div class="wrapper">
  <div class="header">Header</div>
  <div class="sidebar">Sidebar</div>
  <div class="content">Content</div>
  <div class="footer">Footer</div>
</div>

Um das Layout ordentlich zu gestalten, können wir mehrere .-Zeichen verwenden. Solange mindestens ein Leerzeichen zwischen den Punkten vorhanden ist, wird es als eine Zelle gezählt. Für ein komplexes Layout ist es von Vorteil, die Reihen und Spalten sauber ausgerichtet zu haben. Es bedeutet, dass Sie tatsächlich direkt im CSS sehen können, wie dieses Layout aussieht.

Spanning mehrerer Zellen

In unserem Beispiel erstreckt sich jeder Bereich über mehrere Gitterzellen, und wir erreichen dies, indem wir den Namen dieses Gitterbereichs mehrmals mit Leerzeichen dazwischen wiederholen. Sie können zusätzliches Leerzeichen hinzufügen, um die Spalten in der grid-template-areas-Wert sauber auszurichten. Sie können sehen, dass wir dies getan haben, damit die hd- und ft-Bereiche mit main ausgerichtet sind.

Der Bereich, den Sie durch das Verketten der Bereichsnamen erstellen, muss rechteckig sein, es gibt derzeit keine Möglichkeit, einen L-förmigen Bereich zu erstellen. Die Spezifikation bemerkt jedoch, dass eine zukünftige Ebene diese Funktionalität bieten könnte. Sie können jedoch Reihen genauso leicht wie Spalten überspannen. Zum Beispiel könnten wir unsere Sidebar bis zum Ende des Footers erweitern, indem wir die . durch sd ersetzen.

.header {
  grid-area: hd;
}
.footer {
  grid-area: ft;
}
.content {
  grid-area: main;
}
.sidebar {
  grid-area: sd;
}

* {
  box-sizing: border-box;
}

.wrapper {
  border: 2px solid #f76707;
  border-radius: 5px;
  background-color: #fff4e6;
  max-width: 940px;
  margin: 0 auto;
}

.wrapper > div {
  border: 2px solid #ffa94d;
  border-radius: 5px;
  background-color: #ffd8a8;
  padding: 1em;
  color: #d9480f;
}

.wrapper {
  display: grid;
  grid-template-columns: repeat(9, 1fr);
  grid-auto-rows: minmax(100px, auto);
  grid-template-areas:
    "hd hd hd hd   hd   hd   hd   hd   hd"
    "sd sd sd main main main main main main"
    "sd sd sd  ft  ft   ft   ft   ft   ft";
}

<div class="wrapper">
  <div class="header">Header</div>
  <div class="sidebar">Sidebar</div>
  <div class="content">Content</div>
  <div class="footer">Footer</div>
</div>

Der Wert von grid-template-areas muss ein vollständiges Gitter anzeigen, andernfalls ist er ungültig (und die Eigenschaft wird ignoriert). Das bedeutet, dass Sie in jeder Zeile dieselbe Anzahl von Zellen haben müssen, auch wenn sie leer mit einem Punktzeichen zeigt, dass die Zelle leer bleiben soll. Sie erstellen auch ein ungültiges Gitter, wenn Ihre Bereiche nicht rechteckig sind.

Das Gitter mit Media Queries neu definieren

Da unser Layout jetzt in einem Teil des CSS enthalten ist, ist es sehr einfach, Änderungen bei verschiedenen Breakpoints vorzunehmen. Sie können dies tun, indem Sie das Gitter, die Position der Elemente auf dem Gitter oder beides gleichzeitig neu definieren.

Wenn Sie dies tun, definieren Sie die Namen für Ihre Bereiche außerhalb von Media Queries. Auf diese Weise würde der Inhaltsbereich immer main genannt werden, unabhängig davon, wo er auf dem Gitter platziert ist.

Für unser oben genanntes Layout möchten wir vielleicht ein sehr einfaches Layout bei schmalen Breiten haben, wobei wir ein einspaltiges Gitter definieren und unsere vier Elemente in vier Reihen stapeln.

* {
  box-sizing: border-box;
}

.wrapper {
  border: 2px solid #f76707;
  border-radius: 5px;
  background-color: #fff4e6;
  max-width: 940px;
  margin: 0 auto;
}

.wrapper > div {
  border: 2px solid #ffa94d;
  border-radius: 5px;
  background-color: #ffd8a8;
  padding: 1em;
  color: #d9480f;
}

.header {
  grid-area: hd;
}
.footer {
  grid-area: ft;
}
.content {
  grid-area: main;
}
.sidebar {
  grid-area: sd;
}

.wrapper {
  display: grid;
  grid-auto-rows: minmax(100px, auto);
  grid-template-columns: 1fr;
  grid-template-areas:
    "hd"
    "main"
    "sd"
    "ft";
}

Wir können dann dieses Layout innerhalb von Media Queries neu definieren, um zu unserem zweispaltigen Layout zu wechseln und möglicherweise zu einem dreispaltigen Layout, wenn der verfügbare Platz noch größer ist. Beachten Sie, dass wir für das breite Layout das neunkolonige Track-Gitter beibehalten und die Positionierung der Elemente mit grid-template-areas neu definieren.

@media (width >= 30em) {
  .wrapper {
    grid-template-columns: repeat(9, 1fr);
    grid-template-areas:
      "hd hd hd hd   hd   hd   hd   hd   hd"
      "sd sd sd main main main main main main"
      "sd sd sd  ft  ft   ft   ft   ft   ft";
  }
}
@media (width >= 60em) {
  .wrapper {
    grid-template-areas:
      "hd hd hd   hd   hd   hd   hd   hd hd"
      "sd sd main main main main main ft ft";
  }
}

<div class="wrapper">
  <div class="header">Header</div>
  <div class="sidebar">Sidebar</div>
  <div class="content">Content</div>
  <div class="footer">Footer</div>
</div>

Verwendung von grid-template-areas für UI-Elemente

Viele der Gitterbeispiele, die Sie online finden, gehen davon aus, dass Sie Gitter für das Hauptseitenlayout verwenden, jedoch kann das Gitter ebenso nützlich für kleine Elemente sein wie für größere. Die Verwendung von grid-template-areas kann besonders angenehm sein, da es im Code leicht zu sehen ist, wie Ihr Element aussieht.

Medien-Objekt-Beispiel

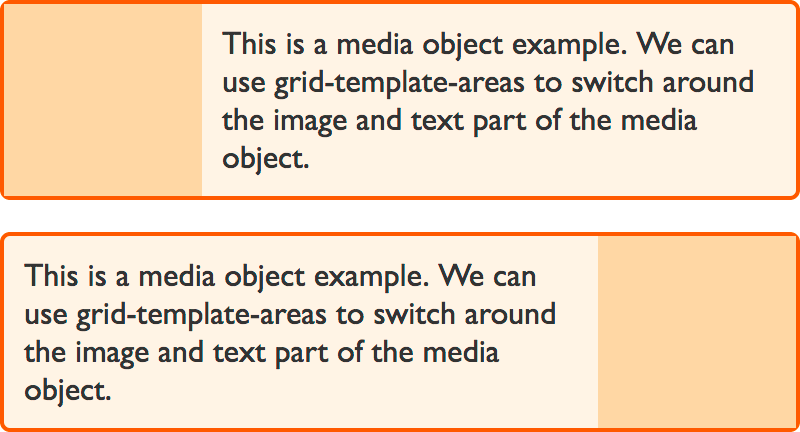

Als Beispiel können wir ein "Medien-Objekt" erstellen. Dies ist eine Komponente mit Platz für ein Bild oder andere Medien auf einer Seite und Inhalt auf der anderen. Das Bild könnte auf der rechten oder linken Seite des Kastens angezeigt werden.

Unser Gitter ist ein zweispaltiges Track-Gitter, wobei die Spalte für das Bild auf 1fr und der Text auf 3fr gesetzt ist. Wenn Sie eine feste Breite für den Bildbereich wünschen, können Sie die Bildspalte als Pixelbreite festlegen und den Textbereich 1fr zuweisen. Eine einzelne Spalte 1fr würde dann den Rest des Platzes einnehmen.

Wir geben dem Bildbereich den Gitterbereichsnamen img und dem Textbereich content, dann können wir diese mit der Eigenschaft grid-template-areas layouten.

* {
  box-sizing: border-box;
}

.media {
  border: 2px solid #f76707;
  border-radius: 5px;
  background-color: #fff4e6;
  max-width: 400px;
  display: grid;
  grid-template-columns: 1fr 3fr;
  grid-template-areas: "img content";
  margin-bottom: 1em;
}

.media .image {
  grid-area: img;
  background-color: #ffd8a8;
}

.media .text {
  grid-area: content;
  padding: 10px;
}

<div class="media">
  <div class="image"></div>
  <div class="text">
    This is a media object example. We can use grid-template-areas to switch
    around the image and text part of the media object.
  </div>
</div>

Anzeige des Bildes auf der anderen Seite des Kastens

Wir möchten vielleicht unseren Kasten mit dem Bild auf der anderen Seite anzeigen. Dazu definieren wir das Gitter neu, um den 1fr-Track als letzten zu setzen und die Werte in grid-template-areas umzukehren.

* {
  box-sizing: border-box;
}

.media {
  border: 2px solid #f76707;
  border-radius: 5px;
  background-color: #fff4e6;
  max-width: 400px;
  display: grid;
  grid-template-columns: 1fr 3fr;
  grid-template-areas: "img content";
  margin-bottom: 1em;
}

.media.flipped {
  grid-template-columns: 3fr 1fr;
  grid-template-areas: "content img";
}

.media .image {
  grid-area: img;
  background-color: #ffd8a8;
}

.media .text {
  grid-area: content;
  padding: 10px;
}

<div class="media flipped">
  <div class="image"></div>
  <div class="text">
    This is a media object example. We can use grid-template-areas to switch
    around the image and text part of the media object.
  </div>
</div>

Gitter-Definition Shorthands

Nachdem wir uns verschiedene Möglichkeiten der Platzierung von Elementen auf unseren Gittern angesehen haben und viele der Eigenschaften, die zur Definition des Gitters verwendet werden, ist dies ein guter Zeitpunkt, um einen Blick auf einige der Shorthand-Methoden zu werfen, die zur Definition des Gitters und vieler Aspekte in einer einzigen Zeile CSS verfügbar sind.

Diese können schnell schwer lesbar für andere Entwickler oder sogar für Ihr zukünftiges Ich werden. Sie sind jedoch Teil der Spezifikation, und es ist wahrscheinlich, dass Sie ihnen in Beispielen oder im Einsatz durch andere Entwickler begegnen, auch wenn Sie sich entscheiden, sie nicht zu verwenden.

Bevor Sie Shorthands verwenden, sollten Sie sich daran erinnern, dass Shorthands nicht nur ermöglichen, viele Eigenschaften auf einmal zu setzen, sondern auch alles, was Sie nicht (oder nicht in der Lage sind) im Shorthand zu setzen, auf die Anfangswerte zurücksetzen. Daher sollten Sie sich bewusst sein, dass die Verwendung eines Shorthands möglicherweise Dinge zurücksetzt, die Sie an anderer Stelle angewendet haben.

Die beiden Shorthands für den Gittercontainer sind der explizite Gitter-Shorthand grid-template und der Gitter-Definitions-Shorthand grid.

grid-template

Die grid-template-Shorthand-Eigenschaft setzt die folgenden Langform-Eigenschaften:

• grid-template-rows
• grid-template-columns
• grid-template-areas

Die Eigenschaft wird als explizierter Gitter-Shorthand bezeichnet, weil sie Werte setzt, die Sie kontrollieren, wenn Sie ein explizites Gitter definieren, und nicht solche, die sich auf allfällig erstellte implizite Reihen- oder Spuren auswirken.

Der folgende Code erstellt ein Layout mit grid-template, das dem in diesem Leitfaden früher erstellen Layout entspricht.

.wrapper {
  display: grid;
  grid-template:
    "hd hd hd hd   hd   hd   hd   hd   hd" minmax(100px, auto)
    "sd sd sd main main main main main main" minmax(100px, auto)
    "ft ft ft ft   ft   ft   ft   ft   ft" minmax(100px, auto)
    / 1fr 1fr 1fr 1fr 1fr 1fr 1fr 1fr 1fr;
}

Der erste Wert ist unser grid-template-areas-Wert, aber wir deklarieren auch die Größe der Reihe am Ende jeder Reihe. Dies ist, was minmax(100px, auto) tut.

Dann folgt nach dem grid-template-areas ein Schrägstrich, danach folgt eine explizite Listenangabe der Spuren.

grid

Die grid-Shorthand geht einen Schritt weiter und setzt auch Eigenschaften, die durch das implizite Gitter verwendet werden. So setzen Sie:

• grid-template-rows
• grid-template-columns
• grid-template-areas
• grid-auto-rows
• grid-auto-columns
• grid-auto-flow

Sie können diese Syntax auf exakt die gleiche Weise wie den grid-template-Shorthand verwenden. Seien Sie sich jedoch bewusst, dass Sie damit die anderen durch die Eigenschaft gesetzten Werte zurücksetzen.

.wrapper {
  display: grid;
  grid:
    "hd hd hd hd   hd   hd   hd   hd   hd" minmax(100px, auto)
    "sd sd sd main main main main main main" minmax(100px, auto)
    "ft ft ft ft   ft   ft   ft   ft   ft" minmax(100px, auto)
    / 1fr 1fr 1fr 1fr 1fr 1fr 1fr 1fr 1fr;
}

Wir werden die andere durch diesen Shorthand angebotene Funktionalität erneut betrachten, wenn wir uns die automatische Platzierung im Gitterlayout und die grid-auto-flow-Eigenschaft ansehen.

Nächste Schritte

Wenn Sie den Gitter-Leitfäden gefolgt sind, sollten Sie in der Lage sein, Gitterlayouts mit linienbasierten Placements oder benannten Bereichen zu erstellen. Lassen Sie uns nun einen Blick darauf werfen, Gitterlayouts mit benannten Gitterlinien zu erstellen.
