Grundformen mit shape-outside
CSS-Formen können mit dem Typ <basic-shape> definiert werden. In diesem Leitfaden besprechen wir die Erstellung von Rechtecken, Kreisen, Ellipsen und Polygonen mit der Eigenschaft shape-outside. Diese sind in dem CSS-Shape-Modul definiert.
Bevor wir uns den Formen zuwenden, ist es sinnvoll, zwei Informationen zu verstehen, die zusammen diese Formen möglich machen:
- Der
<basic-shape>-Typ - Die Referenzbox
Der <basic-shape> Typ
Der Typ <basic-shape> wird als Wert für alle unsere Grundformen verwendet. Dieser Typ ist eine funktionale Notation: Die Funktionsklammern enthalten Argumente, die verwendet werden, um die Form zu beschreiben.
Die akzeptierten Argumente variieren je nach Form, die Sie erstellen. Wir werden diese in den untenstehenden Beispielen behandeln.
Die Referenzbox
Das Verständnis der von CSS-Formen verwendeten Referenzbox ist wichtig, wenn Sie Grundformen verwenden, da sie das Koordinatensystem jeder Form definiert. Sie haben die Referenzbox bereits im Leitfaden zum Erstellen von Formen aus Boxwerten kennengelernt, der die Referenzbox direkt verwendet, um die Form zu erstellen.

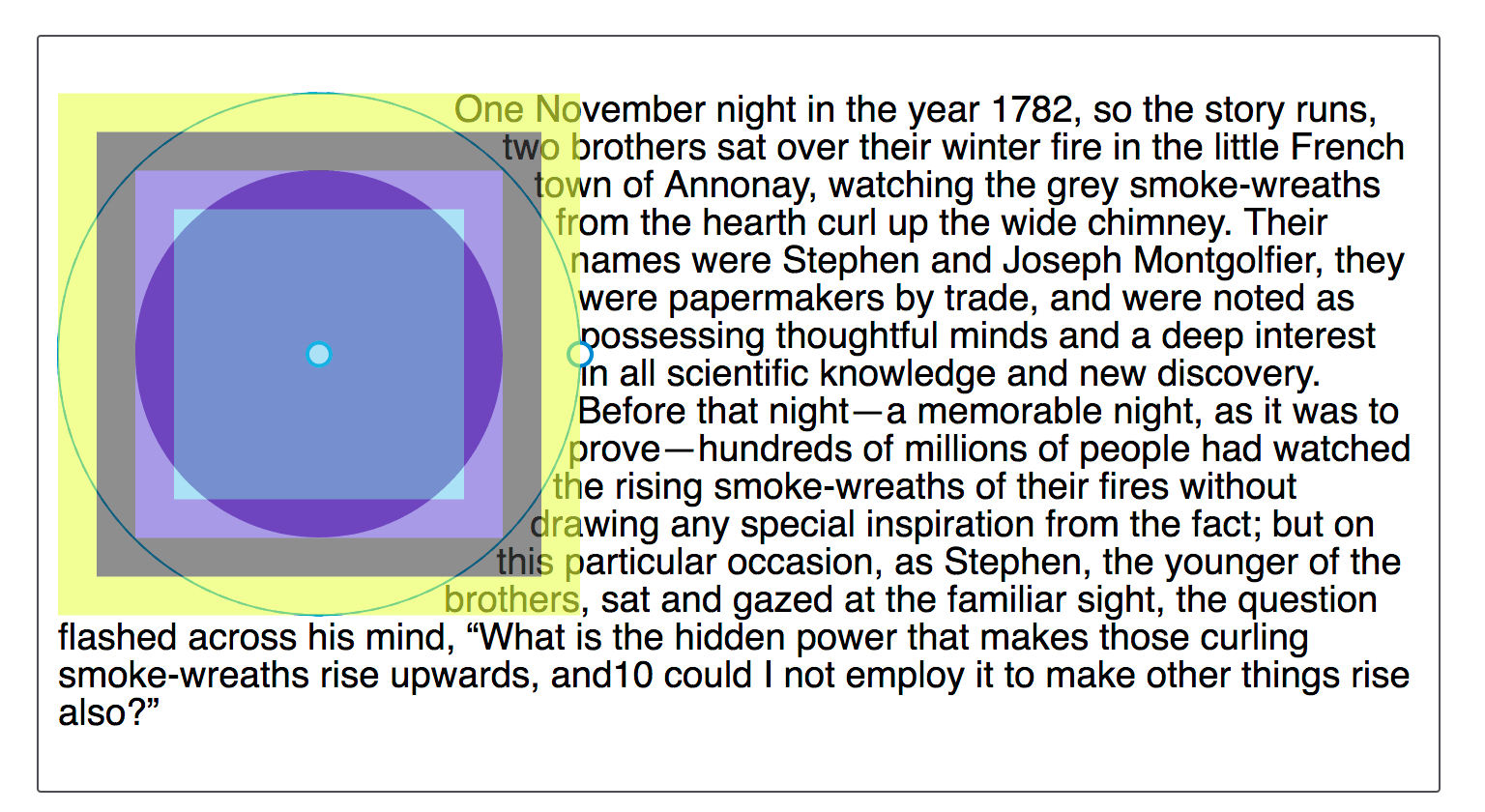

Der untenstehende Screenshot zeigt den Firefox Shapes Inspector, der die Referenzbox eines Kreises anzeigt, der mit shape-outside: circle(50%) erstellt wurde. Dem Element wurden 20 Pixel Padding, Border und Margin angewendet. Der Shapes Inspector hebt diese Referenzboxen hervor.
Die Standard-Referenzbox für eine Grundform ist die margin-box. Im Screenshot können Sie sehen, dass die Form relativ zu diesem Teil des Boxmodells definiert ist.
Während die Standard-Referenzbox margin-box ist, kann diese geändert werden. Um eine andere Box als Referenzbox festzulegen, fügen Sie den gewünschten Boxwert nach Ihrer Grundformdefinition hinzu.
Diese beiden Deklarationen sind gleich:
shape-outside: circle(50%);
shape-outside: circle(50%) margin-box;
Damit Ihre Form eine andere Referenzbox verwendet, fügen Sie einen anderen <box-edge>-Wert hinzu. Um beispielsweise den Rand als Referenzbox für unseren Kreis zu verwenden, setzen Sie:
.shape {
shape-outside: circle(50%) border-box;
}
Formen, die über die Randbox hinausgehen, werden auf die Randbox beschnitten. Die folgenden Grundformen demonstrieren dies.
inset()
Die Funktion inset() definiert ein Rechteck. Dies mag nicht sehr nützlich erscheinen, da das Schweben eines Elements ohne Formen Ihnen eine rechteckige Form darum herum geben wird. Allerdings ermöglicht der Typ inset() die Definition von Offsets und zieht somit den umgebenden Text um das verkleinerte Rechteck über Teile des geschwommenen Elements herum.
Die Funktion inset() nimmt bis zu vier Seitenoffsetwerte an, gefolgt von einem optionalen round-Schlüsselwort und einem border-radius-Wert. Das untenstehende CSS erstellt eine rechteckige Form, die 20 Pixel vom oberen und unteren Rand sowie 10 Pixel vom linken und rechten Rand von der Referenzbox des geschwommenen Elements abgesetzt ist, mit einem border-radius-Wert von 10 Pixeln.
.shape {
float: left;
shape-outside: inset(20px 10px 20px 10px round 10px);
}
Die Offsetwerte verwenden dieselben Regeln wie die margin-Kurzform. Vier durch Leerzeichen getrennte Werte definieren die Offsetwerte oben, rechts, unten und links – in dieser Reihenfolge. Sie können auch mehr als einen Offset gleichzeitig setzen:
- Wenn nur ein Wert vorhanden ist, gilt er für alle Seiten.
- Wenn zwei Werte vorhanden sind, werden die oberen und unteren Offsets auf den ersten Wert und die rechten und linken Offsets auf den zweiten Wert gesetzt.
- Wenn drei Werte vorhanden sind, wird der obere Wert auf den ersten Wert gesetzt, die linken und rechten Werte auf den zweiten, und der untere Wert auf den dritten.
Die obigen Regeln können daher auch wie folgt geschrieben werden:
.shape {
float: left;
shape-outside: inset(20px 10px round 10px);
}
Im untenstehenden Beispiel wird eine inset()-Form verwendet, um Inhalte über das geschwommene Element zu ziehen. Ändern Sie die Offsetwerte, um zu sehen, wie sich die Form verändert.
<div class="box">
<div class="shape"></div>
<p>
One November night in the year 1782, so the story runs, two brothers sat
over their winter fire in the little French town of Annonay, watching the
grey smoke-wreaths from the hearth curl up the wide chimney. Their names
were Stephen and Joseph Montgolfier, they were papermakers by trade, and
were noted as possessing thoughtful minds and a deep interest in all
scientific knowledge and new discovery. Before that night—a memorable night,
as it was to prove—hundreds of millions of people had watched the rising
smoke-wreaths of their fires without drawing any special inspiration from
the fact.
</p>
</div>
body {
font: 1.2em sans-serif;
}
.shape {
float: left;
width: 150px;
height: 100px;
shape-outside: inset(20px 50px 10px 0 round 50px);
background-color: rebeccapurple;
border: 2px solid black;
border-radius: 10px;
margin: 20px;
padding: 20px;
}
Sie können auch einen Boxwert als alternative Referenzbox hinzufügen. Im untenstehenden Beispiel versuchen Sie, die Referenzbox von margin-box auf border-box, padding-box oder content-box zu ändern, um zu sehen, wie sich die als Ausgangspunkt verwendete Referenzbox ändert, bevor Offsets berechnet werden.
body {
font: 1.2em sans-serif;
}
.shape {
float: left;
width: 150px;
height: 100px;
shape-outside: inset(20px 50px 10px 0 round 50px) margin-box;
background-color: rebeccapurple;
border: 2px solid black;
border-radius: 10px;
margin: 20px;
padding: 20px;
}
Sie können auch Rechtecke basierend auf Entfernungen von den oberen und linken Rändern der Referenzbox mit der Funktion rect() oder durch Breite und Höhe mit der Funktion xywh() erstellen; beide unterstützen auch optionale abgerundete Ecken.
circle()
Der Wert circle() für shape-outside kann zwei mögliche Argumente annehmen: ein <shape-radius>, der die Größe definiert, und <position>, das den Standort definiert.
Die Werte circle() und ellipse() für shape-outside akzeptieren beide <shape-radius> als Argument. Dies kann eine <length>, ein <percentage>, oder eines der Schlüsselwörter closest-side oder farthest-side sein.
Der Schlüsselwortwert closest-side verwendet die Länge von der Mitte der Form bis zur nächsten Seite der Referenzbox, um die Radiuslänge zu erstellen. Der Schlüsselwortwert farthest-side verwendet die Länge von der Mitte der Form bis zur weitesten Seite der Referenzbox.
Das zweite Argument ist eine position, die einen ein- oder zweischlüsseligen <position> Wert akzeptiert, um die Position des Mittelpunkts des Kreises anzuzeigen. Dies wird auf die gleiche Weise wie background-position angegeben; wenn ein oder beide Werte weggelassen werden, sind die Standardwerte center.
Um einen Kreis zu erstellen, fügen wir einen einzelnen Radiuswert hinzu, gefolgt von dem Schlüsselwort at und einem Positionswert. Dieses Beispiel hat einen Kreis, der auf ein <img> mit einer width und height von 210px und einem margin von 20px angewendet wird. Dies ergibt eine Gesamtbreite für die Referenzbox von 250px. Der Wert von 50% für <shape-radius> bedeutet, dass der Radius 125px beträgt. Der Positionswert ist auf 30% gesetzt, was bedeutet, dass er 30% vom linken Rand und im vertikalen Standard-center ist.
<div class="box">
<img
alt="An orange hot air balloon as seen from below"
src="https://mdn.github.io/shared-assets/images/examples/round-balloon.png" />
<p>
One November night in the year 1782, so the story runs, two brothers sat
over their winter fire in the little French town of Annonay, watching the
grey smoke-wreaths from the hearth curl up the wide chimney. Their names
were Stephen and Joseph Montgolfier, they were papermakers by trade, and
were noted as possessing thoughtful minds and a deep interest in all
scientific knowledge and new discovery. Before that night—a memorable night,
as it was to prove—hundreds of millions of people had watched the rising
smoke-wreaths of their fires without drawing any special inspiration from
the fact.
</p>
</div>
body {
font: 1.2em sans-serif;
}
img {
float: left;
shape-outside: circle(50% at 30%);
margin: 20px;
}
Spielen Sie mit der Vergrößerung oder Verkleinerung der Größe des Kreises, indem Sie die Größe des Radius ändern, den Kreis mit dem Positionswert verschieben oder eine Referenzbox wie bei inset() festlegen.
Das untenstehende Beispiel kombiniert generierten Inhalt mit einer circle()-Funktion, die die Schlüsselwörter top left für die Position verwendet. Dies erstellt eine Viertelkreisform in der oberen linken Ecke der Seite, um die der Text fließt.
<div class="box">
<p>
One November night in the year 1782, so the story runs, two brothers sat
over their winter fire in the little French town of Annonay, watching the
grey smoke-wreaths from the hearth curl up the wide chimney. Their names
were Stephen and Joseph Montgolfier, they were papermakers by trade, and
were noted as possessing thoughtful minds and a deep interest in all
scientific knowledge and new discovery. Before that night—a memorable night,
as it was to prove—hundreds of millions of people had watched the rising
smoke-wreaths of their fires without drawing any special inspiration from
the fact.
</p>
</div>
body {
font: 1.2em sans-serif;
}
.box::before {
content: "";
float: left;
width: 250px;
height: 250px;
shape-outside: circle(50% at top left);
}
Die Form wird von der Randbox beschnitten

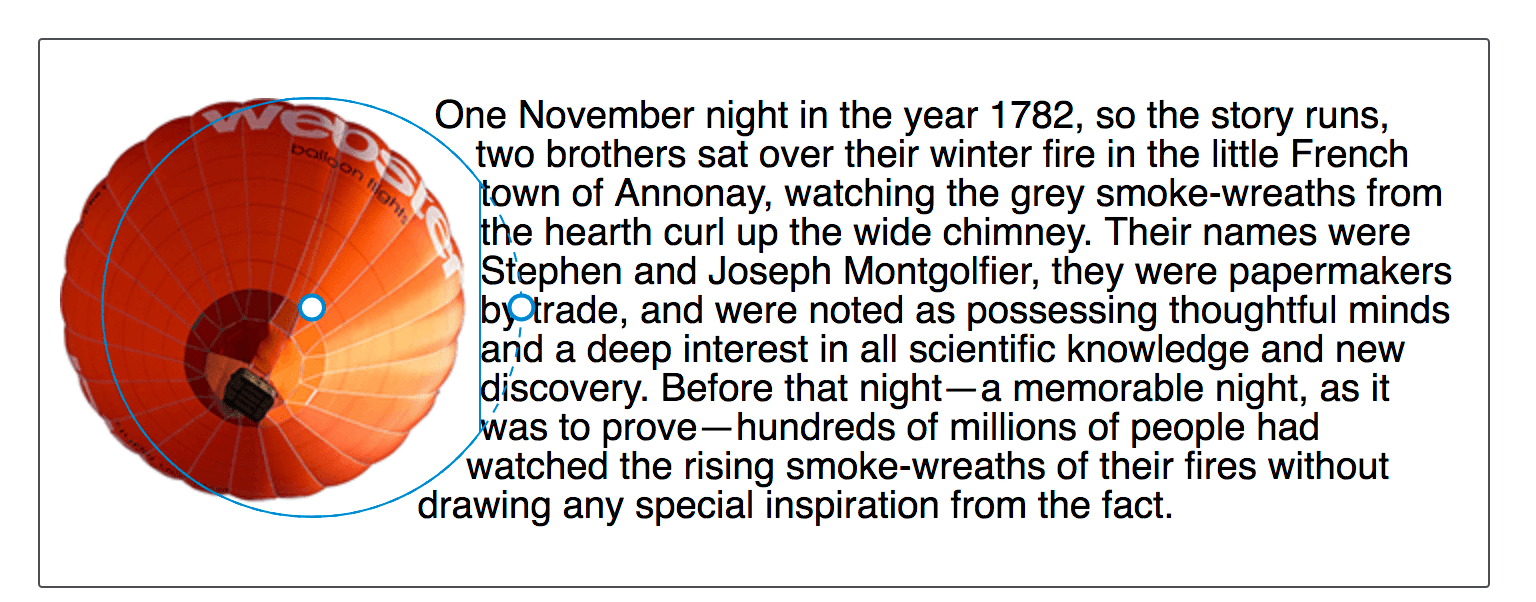

Wie oben in Referenzboxen erwähnt, wird die margin-box die Form abschneiden. Sie können dies sehen, indem Sie das Zentrum unseres Kreises in Richtung des Inhalts bewegen, indem Sie die Position auf 60% setzen. Das Zentrum des Kreises wird näher am Inhalt sein und der Kreis wird über die Randbox hinausgehen. Das bedeutet, dass die Erweiterung abgeschnitten und quadratisch abgeschnitten wird.
img {
float: left;
shape-outside: circle(50% at 60%);
}
ellipse()
Eine Ellipse ist ein gestauchter Kreis. Daher funktioniert die Funktion ellipse() sehr ähnlich wie circle(), außer dass wir zwei Radien angeben müssen, x und y, in dieser Reihenfolge.
Diese können dann wie bei circle() von einem oder zwei <position>-Werten gefolgt werden, um den Standort des Mittelpunkts der Ellipse zu definieren. Im untenstehenden Beispiel haben wir eine Ellipse mit einem x-Radius von 40%, einem y-Radius von 50% und die <position> ist auf left gesetzt. Dies bedeutet, dass der Mittelpunkt der Ellipse am Zentrum der linken Kante der Referenzbox liegt. Dies erzeugt eine Halbellipsenform, um die der Text gewickelt wird. Sie können diese Werte ändern, um zu sehen, wie sich die Ellipse verändert.
<div class="box">
<div class="shape"></div>
<p>
One November night in the year 1782, so the story runs, two brothers sat
over their winter fire in the little French town of Annonay, watching the
grey smoke-wreaths from the hearth curl up the wide chimney. Their names
were Stephen and Joseph Montgolfier, they were papermakers by trade, and
were noted as possessing thoughtful minds and a deep interest in all
scientific knowledge and new discovery. Before that night—a memorable night,
as it was to prove—hundreds of millions of people had watched the rising
smoke-wreaths of their fires without drawing any special inspiration from
the fact.
</p>
</div>
body {
font: 1.2em sans-serif;
}
.shape {
float: left;
shape-outside: ellipse(40% 50% at left);
margin: 20px;
width: 100px;
height: 200px;
}
Die Schlüsselwortwerte closest-side und farthest-side sind nützlich, um schnell eine Ellipse basierend auf der Größe des geschwommenen Elementreferenzkastens zu erstellen.
body {
font: 1.2em sans-serif;
}
.shape {
float: left;
shape-outside: ellipse(closest-side farthest-side at 30%);
margin: 20px;
width: 100px;
height: 140px;
}
polygon()
Die Funktion polygon() ist komplexer und ermöglicht die Erstellung von mehrseitigen Polygonformen. Diese Form akzeptiert drei oder mehr Wertepaarungen (ein Polygon muss mindestens ein Dreieck zeichnen). Jedes durch Leerzeichen getrennte Wertepaar wird mit einem Komma getrennt und stellt die Koordinaten eines einzelnen Scheitelpunkts dar, der relativ zur Referenzbox gezeichnet wird. Jedes Koordinatenpaar definiert eine Seite des Polygons, mit der letzten Kante, die durch das erste und letzte Koordinatenpaar definiert wird.

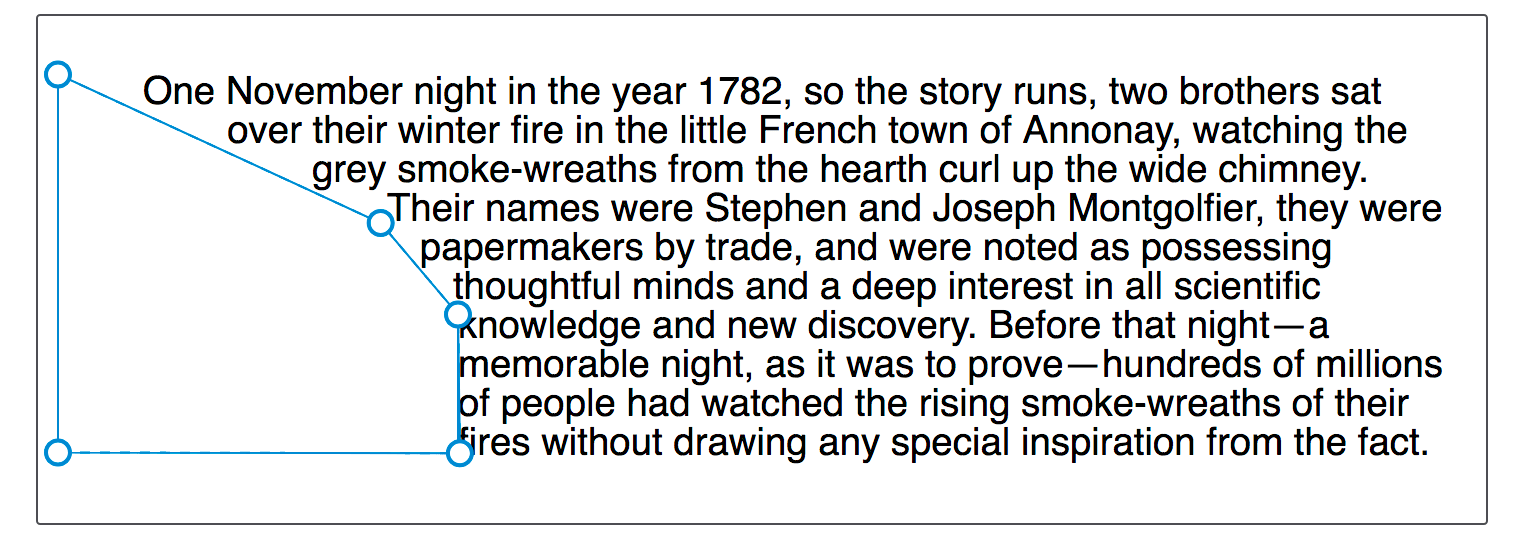

Das untenstehende Beispiel erstellt eine Form, der der Text mit der Funktion polygon() folgt. Versuchen Sie, die Koordinatenwerte zu ändern, um zu sehen, wie sich die Form verändert.
body {
font: 1.2em sans-serif;
}
.shape {
float: left;
shape-outside: polygon(
0px 0px,
0px 189px,
100.48% 94.71%,
200px 120px,
80.67% 37.17%
);
width: 200px;
height: 200px;
}
Um noch komplexere Formen zu erstellen, können Sie die Umrisse einer beliebigen Form mit den Funktionen path() oder shape() festlegen.
Die Funktionen inset(), circle(), ellipse() und polygon() sind mit dem Firefox Developer Tools Shape Inspector inspizierbar und bearbeitbar. Der untenstehende Screenshot zeigt die im Werkzeug hervorgehobene Form.
Eine weitere Ressource ist Clippy, ein Tool zum Erstellen von Formen mit Beispielen unter Verwendung der CSS clip-path-Eigenschaft, die dieselben Grundformfunktionen und -werte wie die shape-outside-Eigenschaft verwendet.
