<feDiffuseLighting>

Baseline Widely available

This feature is well established and works across many devices and browser versions. It’s been available across browsers since ⁨Juli 2015⁩.

Das <feDiffuseLighting> SVG Filter-Primitive beleuchtet ein Bild unter Verwendung des Alpha-Kanals als Reliefkarte. Das resultierende Bild ist ein undurchsichtiges RGBA-Bild und hängt von der Lichtfarbe, der Lichtposition und der Oberflächengeometrie der Eingangs-Reliefkarte ab.

Die von diesem Filter-Primitive erzeugte Lichtkarte kann mit einem Texturbild unter Verwendung des Multiplikationsterms des arithmetic Operators des <feComposite> Filter-Primitives kombiniert werden. Mehrere Lichtquellen können simuliert werden, indem mehrere dieser Lichtkarten zusammengefügt werden, bevor sie auf das Texturbild angewendet werden.

Wie andere Filter-Primitives behandelt es standardmäßig Farbkomponenten im linearRGB Farbraum. Sie können color-interpolation-filters verwenden, um stattdessen sRGB zu nutzen.

Anwendungsbereich

Kategorien	Primitives Filterelement
Erlaubter Inhalt	Any number of descriptive elements and exactly one light source element, in any order.

<svg width="440" height="140" xmlns="http://www.w3.org/2000/svg">
  <!-- No light is applied -->
  <text text-anchor="middle" x="60" y="22">No Light</text>
  <circle cx="60" cy="80" r="50" fill="green" />

  <!-- the light source is a fePointLight element -->
  <text text-anchor="middle" x="170" y="22">fePointLight</text>
  <filter id="lightMe1">
    <feDiffuseLighting in="SourceGraphic" result="light" lighting-color="white">
      <fePointLight x="150" y="60" z="20" />
    </feDiffuseLighting>

    <feComposite
      in="SourceGraphic"
      in2="light"
      operator="arithmetic"
      k1="1"
      k2="0"
      k3="0"
      k4="0" />
  </filter>

  <circle cx="170" cy="80" r="50" fill="green" filter="url(#lightMe1)" />

  <!-- the light source is a feDistantLight element -->
  <text text-anchor="middle" x="280" y="22">feDistantLight</text>
  <filter id="lightMe2">
    <feDiffuseLighting in="SourceGraphic" result="light" lighting-color="white">
      <feDistantLight azimuth="240" elevation="20" />
    </feDiffuseLighting>

    <feComposite
      in="SourceGraphic"
      in2="light"
      operator="arithmetic"
      k1="1"
      k2="0"
      k3="0"
      k4="0" />
  </filter>

  <circle cx="280" cy="80" r="50" fill="green" filter="url(#lightMe2)" />

  <!-- the light source is a feSpotLight source -->
  <text text-anchor="middle" x="390" y="22">feSpotLight</text>
  <filter id="lightMe3">
    <feDiffuseLighting in="SourceGraphic" result="light" lighting-color="white">
      <feSpotLight
        x="360"
        y="5"
        z="30"
        limitingConeAngle="20"
        pointsAtX="390"
        pointsAtY="80"
        pointsAtZ="0" />
    </feDiffuseLighting>

    <feComposite
      in="SourceGraphic"
      in2="light"
      operator="arithmetic"
      k1="1"
      k2="0"
      k3="0"
      k4="0" />
  </filter>

  <circle cx="390" cy="80" r="50" fill="green" filter="url(#lightMe3)" />
</svg>

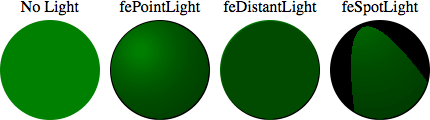

Erwartete Darstellung:

Erwartete Darstellung für das Beispiel
