<basic-shape>

Probieren Sie es aus

clip-path: inset(22% 12% 15px 35px);

clip-path: circle(6rem at 12rem 8rem);

clip-path: ellipse(115px 55px at 50% 40%);

clip-path: polygon(
  50% 2.4%,
  34.5% 33.8%,
  0% 38.8%,
  25% 63.1%,
  19.1% 97.6%,
  50% 81.3%,
  80.9% 97.6%,
  75% 63.1%,
  100% 38.8%,
  65.5% 33.8%
);

clip-path: path("M 50,245 A 160,160 0,0,1 360,120 z");

<section class="default-example" id="default-example">
  <div class="transition-all" id="example-element"></div>
</section>

#default-example {
  background: #ffee99;
}

#example-element {
  background: linear-gradient(to bottom right, #ff5522, #0055ff);
  width: 100%;
  height: 100%;
}

Syntax

Der <basic-shape> Datentyp wird verwendet, um grundlegende Formen zu erstellen, einschließlich Rechtecke durch Container-Inset, durch Koordinatenabstand oder durch festgelegte Dimensionen, Kreise, Ellipsen, Polygone, Pfade und vom Autor erstellte Formen. Diese grundlegenden Formen werden unter Verwendung einer <basic_shape> CSS-Funktion definiert, wobei jeder Wert einen Parameter erfordert, der der funktionsspezifischen Syntax der Form folgt.

Gemeinsame Parameter

Die in der Syntax einiger grundlegender Formfunktionen gemeinsamen Parameter umfassen:

round <'border-radius'>

Definiert abgerundete Ecken für Rechtecke durch Container-Insets, Rechtecke durch Abstand und Rechtecke mit Dimensionen unter Verwendung der gleichen Syntax wie die CSS Kurzform-Eigenschaft border-radius.

<shape-radius>

Definiert den Radius für einen Kreis oder eine Ellipse. Gültige Werte umfassen <length>, <percentage>, closest-side (die Standardeinstellung) und farthest-side. Negative Werte sind ungültig.

Der Schlüsselwert closest-side verwendet die Länge vom Zentrum der Form zur nächsten Seite des Referenzkasten, um die Radiuslänge zu erstellen. Der Schlüsselwert farthest-side verwendet die Länge vom Zentrum der Form zur am weitesten entfernten Seite des Referenzkasten.

<position>

Definiert die Mitte <position> eines Kreises oder einer Ellipse. Es wird in der Standardeinstellung auf center gesetzt, wenn es weggelassen wird.

<fill-rule>

Legt die fill-rule fest, die verwendet wird, um zu bestimmen, wie das Innere der durch die grundlegenden Formen Polygon, Pfad und Form definierten Form gefüllt werden soll. Mögliche Werte sind nonzero (die Standardeinstellung) und evenodd.

Hinweis: <fill-rule> wird in offset-path nicht unterstützt und macht die Eigenschaft ungültig, wenn es verwendet wird.

Syntax für Rechtecke durch Container-Insets

Die Funktion inset() erstellt ein eingefügtes Rechteck, dessen Größe durch den Versatzabstand jeder der vier Seiten des Containers und optional abgerundete Ecken definiert wird.

inset( <length-percentage>{1,4} [ round <'border-radius'> ]? )

Wenn alle der ersten vier Argumente angegeben sind, repräsentieren sie die inneren Versätze oben, rechts, unten und links vom Referenzkasten, die die Position der Kanten des eingefügten Rechtecks definieren. Diese Argumente folgen der Syntax der Kurzform von margin, die es ermöglicht, alle vier Einsätze mit einem, zwei, drei oder vier Werten zu setzen.

Wenn ein Paar Einsätze für eine Dimension mehr als 100 % dieser Dimension ausmacht, werden beide Werte proportional so reduziert, dass ihre Summe 100 % entspricht. Zum Beispiel wird der Wert inset(90% 10% 60% 10%) mit einem oberen Einsatz von 90% und einem unteren Einsatz von 60% auf inset(60% 10% 40% 10%) proportioniert reduziert. Solche Formen, die kein Gebiet umschließen und keinen shape-margin haben, beeinflussen das Umfließen nicht.

Syntax für Rechtecke durch Abstand

Die Funktion rect() definiert ein Rechteck durch die angegebenen Abstände von den oberen und linken Rändern des Referenzkastens, mit optional abgerundeten Ecken.

rect( [ <length-percentage> | auto ]{4} [ round <'border-radius'> ]? )

Bei der Verwendung der Funktion rect() definieren Sie nicht die Breite und Höhe des Rechtecks. Stattdessen geben Sie vier Werte an, um das Rechteck zu erstellen, wobei seine Abmessungen durch die Größe des Referenzkastens und die vier Versatzwerte bestimmt werden. Jeder Wert kann entweder eine <length>, ein <percentage> oder das Schlüsselwort auto sein. Das Schlüsselwort auto wird als 0% für die oberen und linken Werte und als 100% für die unteren und rechten Werte interpretiert.

Syntax für Rechtecke mit Dimensionen

Die Funktion xywh() definiert ein Rechteck, das sich in den angegebenen Abständen von den linken (x) und oberen (y) Rändern des Referenzkastens befindet und mit der angegebenen Breite (w) und Höhe (h) des Rechtecks dimensioniert wird, in dieser Reihenfolge, mit optional abgerundeten Ecken.

xywh( <length-percentage>{2} <length-percentage [0,∞]>{2} [ round <'border-radius'> ]? )

Syntax für Kreise

Die Funktion circle() definiert einen Kreis mittels eines Radius und einer Position.

circle( <shape-radius>? [ at <position> ]? )

Das <shape-radius>-Argument repräsentiert den Radius des Kreises, der als entweder ein <length> oder ein <percentage> definiert ist. Ein Prozentwert hier wird von der verwendeten Breite und Höhe des Referenzkastens als sqrt(width^2+height^2)/sqrt(2) aufgelöst. Wenn er weggelassen wird, wird der Radius durch closest-side definiert.

Syntax für Ellipsen

Die Funktion ellipse() definiert eine Ellipse mittels zweier Radien und einer Position.

ellipse( [ <shape-radius>{2} ]? [ at <position> ]? )

Die <shape-radius>-Argumente repräsentieren rx und ry, die x-Achsen- und y-Achsen-Radien der Ellipse, in dieser Reihenfolge. Diese Werte werden entweder als <length> oder als <percentage> angegeben. Prozentwerte hier werden gegen die verwendete Breite (für den rx-Wert) und die verwendete Höhe (für den ry-Wert) des Referenzkastens aufgelöst. Wenn nur ein Radiuswert angegeben wird, ist die ellipse()-Formfunktion ungültig. Wenn kein Wert bereitgestellt wird, wird 50% 50% verwendet.

Syntax für Polygone

Die Funktion polygon() definiert ein Polygon unter Verwendung einer SVG fill-rule und einer Reihe von Koordinaten.

polygon( <'fill-rule'>? , [ <length-percentage> <length-percentage> ]# )

Die Funktion nimmt eine Liste von durch Kommas getrennten Koordinatenpaaren, jedes bestehend aus zwei durch Leerzeichen getrennten <length-percentage>-Werten als das xi und yi Paar. Diese Werte repräsentieren die x- und y-Achsen-Koordinaten des Polygons an der Position i (der Scheitelpunkt, an dem sich zwei Linien treffen).

Syntax für Pfade

Die Funktion path() definiert eine Form unter Verwendung einer SVG fill-rule und einer SVG Pfade-Definition.

path( <'fill-rule'>? , <string> )

Der erforderliche <string> ist ein SVG-Pfad als ein zitierter String. Die path()-Funktion ist kein gültiger Wert für die shape-outside Eigenschaft.

Syntax für Formen

Die Funktion shape() definiert eine Form unter Verwendung eines anfänglichen Startpunkts und einer Serie von Form-Befehlen.

shape( <'fill-rule'>? from <coordinate-pair> , <shape-command># )

Der from <coordinate-pair>-Parameter repräsentiert den Startpunkt für den ersten Formbefehl, und <shape-command> definiert einen oder mehrere Formenbefehle, die ähnlich sind wie die SVG-Pfade-Befehle. Die shape()-Funktion ist kein gültiger Wert für die shape-outside Eigenschaft.

Beschreibung

Beim Erstellen einer Form wird der Referenzkasten durch die Eigenschaft definiert, die <basic-shape>-Werte verwendet. Das Koordinatensystem für die Form hat seinen Ursprung in der oberen linken Ecke der Randumrandung des Elements standardmäßig, wobei die x-Achse nach rechts und die y-Achse nach unten läuft. Alle im Prozentsatz ausgedrückten Längen werden von den Abmessungen des Referenzkastens aufgelöst.

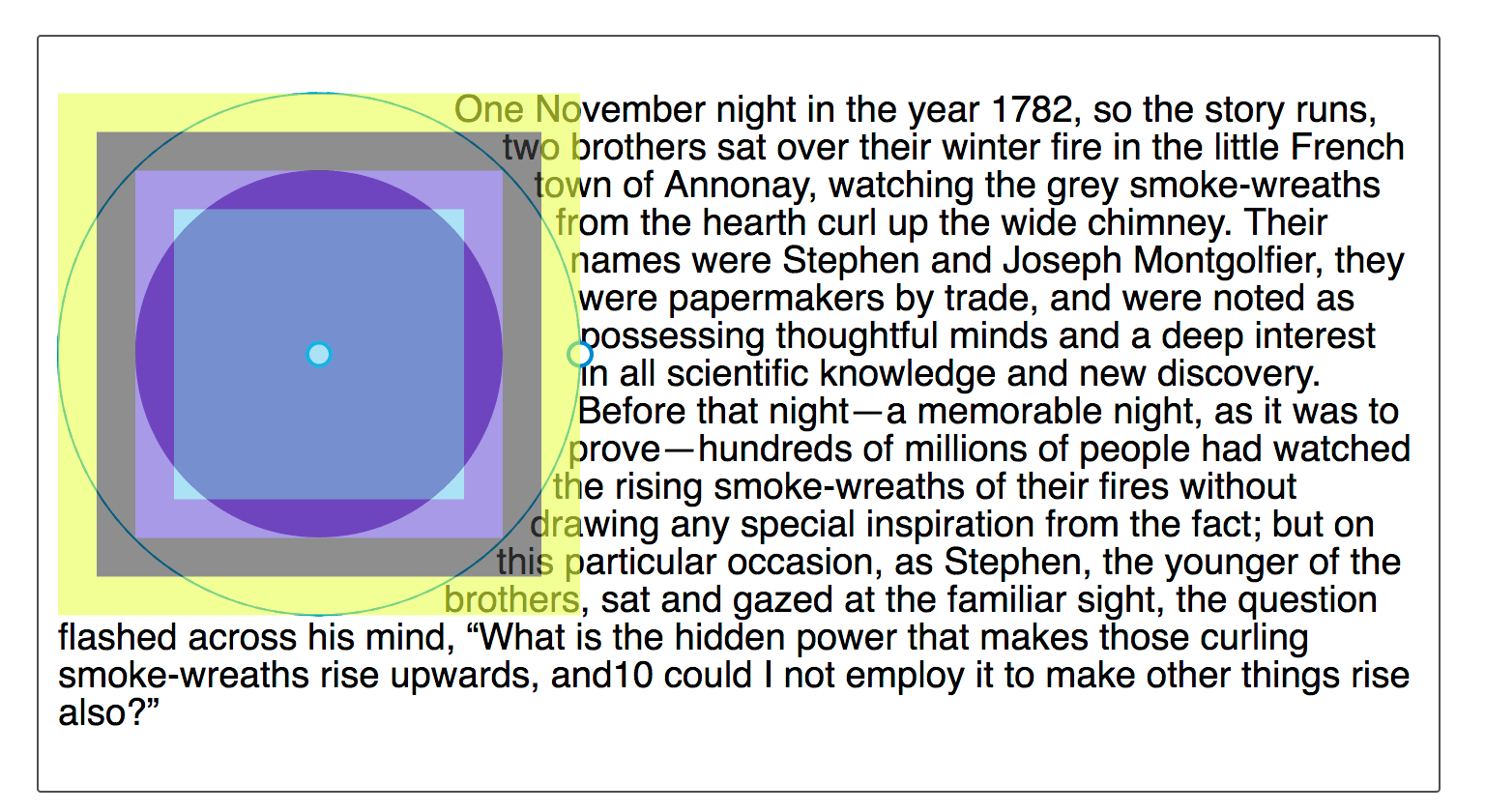

Der Standard-Referenzkasten ist die margin-box, wie im nachstehenden Bild gezeigt. Das Bild zeigt einen Kreis, der mit shape-outside: circle(50%) erstellt wurde, und hebt die verschiedenen Teile des Boxmodells hervor, wie sie in den Entwicklerwerkzeugen eines Browsers angezeigt werden. Die Form wird hier im Bezug auf den margin-box definiert.

Berechnete Werte von grundlegenden Formen

Die Werte in einer <basic-shape>-Funktion werden wie angegeben berechnet, mit den folgenden zusätzlichen Überlegungen:

• Für alle fehlenden Werte werden die Standardeinstellungen verwendet.
• Ein <position>-Wert in circle() oder ellipse() wird als ein Paar von Versätzen von der oberen linken Ecke des Referenzkastens berechnet: der erste Versatz ist horizontal und der zweite ist vertikal. Jeder Versatz wird als ein <length-percentage>-Wert angegeben.
• Ein <border-radius>-Wert in inset() wird in eine Liste von acht Werten expandiert, wobei jeder Wert entweder eine <length> oder ein <percentage> ist.
• inset(), rect(), und xywh()-Funktionen werden in die äquivalente inset()-Funktion berechnet.

Interpolation von grundlegenden Formen

Beim Animieren zwischen zwei <basic-shape>-Funktionen werden die unten aufgeführten Interpolations-Regeln befolgt. Die Parameterwerte jeder <basic-shape>-Funktion bilden eine Liste. Damit eine Interpolation zwischen zwei Formen erfolgen kann, müssen beide Formen denselben Referenzkasten verwenden und Anzahl und Typ der Werte in beiden <basic-shape>-Listen müssen übereinstimmen.

Jeder Wert in den Listen der beiden <basic-shape>-Funktionen wird basierend auf seinem berechneten Wert als <number>, <length>, <percentage>, <angle>, oder calc() wo immer möglich interpoliert. Eine Interpolation kann dennoch erfolgen, wenn die Werte nicht einer dieser Datentypen sind, aber zwischen den beiden interpolierenden grundlegenden Formfunktionen identisch sind, wie zum Beispiel nonzero.

• Beide Formen sind vom Typ ellipse() oder vom Typ circle(): Interpolation wird zwischen jedem entsprechenden Wert angewendet, wenn ihre Radien entweder als <length> oder als <percentage> angegeben sind (anstatt Schlüsselwörter wie closest-side oder farthest-side).

• Beide Formen sind vom Typ inset(): Interpolation wird zwischen jedem entsprechenden Wert angewendet.

• Beide Formen sind vom Typ polygon(): Interpolation wird zwischen jedem entsprechenden Wert angewendet, wenn sie denselben <fill-rule> verwenden und dieselbe Anzahl von durch Komma getrennten Koordinatenpaaren haben.

• Beide Formen sind vom Typ path(): Interpolation wird auf jeden Parameter als <number> angewendet, wenn die Pfad-Strings in beiden Formen mit der Anzahl, dem Typ und der Reihenfolge der Pfaddatenbefehle übereinstimmen.

• Beide Formen sind vom Typ shape(): Interpolation wird zwischen jedem entsprechenden Wert angewendet, wenn sie dasselbe Befehls-Schlüsselwort und dasselbe <by-to>-Schlüsselwort verwenden. Wenn shape() in der clip-path-Eigenschaft verwendet wird, interpolieren die beiden Formen, wenn sie auch denselben <fill-rule> haben.

  • Wenn sie die <curve-command> oder die <smooth-command> verwenden, muss die Anzahl der Steuerpunkte für die Interpolation übereinstimmen.

  • Wenn sie <arc-command> mit unterschiedlichen <arc-sweep>-Richtungen verwenden, geht das interpolierte Ergebnis im Uhrzeigersinn (cw). Wenn sie unterschiedliche <arc-size>-Schlüsselwörter verwenden, wird die Größe unter Verwendung des large Wertes interpoliert.

• Eine Form ist vom Typ path() und die andere ist vom Typ shape(): Interpolation wird zwischen jedem entsprechenden Wert angewendet, wenn die Liste der Pfaddatenbefehle in Anzahl und Reihenfolge identisch ist. Die interpolierte Form ist eine shape()-Funktion, die dieselbe Liste von Pfaddatenbefehlen beibehält.

In allen anderen Fällen erfolgt keine Interpolation und die Animation ist diskret.

Beispiele

Animiertes Polygon

In diesem Beispiel verwenden wir die @keyframes Regel, um einen Clip-Pfad zwischen zwei Polygonen zu animieren. Beachten Sie, dass beide Polygone dieselbe Anzahl an Ecken haben müssen, damit diese Art der Animation funktioniert.

HTML

<div></div>

CSS

div {
  width: 300px;
  height: 300px;
  background: repeating-linear-gradient(red, orange 50px);
  clip-path: polygon(
    50% 0%,
    60% 40%,
    100% 50%,
    60% 60%,
    50% 100%,
    40% 60%,
    0% 50%,
    40% 40%
  );
  animation: 4s poly infinite alternate ease-in-out;
  margin: 10px auto;
}

@keyframes poly {
  from {
    clip-path: polygon(
      50% 0%,
      60% 40%,
      100% 50%,
      60% 60%,
      50% 100%,
      40% 60%,
      0% 50%,
      40% 40%
    );
  }

  to {
    clip-path: polygon(
      50% 30%,
      100% 0%,
      70% 50%,
      100% 100%,
      50% 70%,
      0% 100%,
      30% 50%,
      0% 0%
    );
  }
}

Ergebnis

Spezifikationen

Browser-Kompatibilität

Siehe auch

• Eigenschaften, die diesen Datentyp verwenden: clip-path, offset-path, shape-outside
• SVG-Formelemente: <circle>, <ellipse>, <line>, <polygon>, <polyline>, <rect>
• Übersicht über CSS-Formen
• CSS-Formen Modul
• Einführung in das CSS-Masking
• CSS-Masking Modul
• Formen-Pfade in den Firefox-Entwicklerwerkzeugen bearbeiten
