GLSL-Shader

Shader verwenden GLSL (OpenGL Shading Language), eine spezielle OpenGL-Shadersprache mit einer Syntax, die C ähnelt. GLSL wird direkt von der Grafikkarte ausgeführt. Es gibt verschiedene Arten von Shadern, aber zwei werden häufig verwendet, um Grafiken im Web zu erstellen: Vertex-Shader und Fragment- (Pixel-)Shader. Vertex-Shader transformieren die Positionen von Formen in 3D-Zeichnungskoordinaten. Fragment-Shader berechnen die Darstellung der Farben und anderer Attribute einer Form.

GLSL ist nicht so intuitiv wie JavaScript. GLSL ist stark typisiert und es gibt viele mathematische Operationen, die Vektoren und Matrizen umfassen. Es kann sehr schnell sehr kompliziert werden. In diesem Artikel werden wir ein einfaches Codebeispiel erstellen, das einen Würfel rendert. Um den Hintergrundcode zu beschleunigen, verwenden wir die Three.js-API.

Wie Sie sich vielleicht aus dem Artikel zur grundlegenden Theorie erinnern, ist ein Vertex ein Punkt in einem 3D-Koordinatensystem. Vertices können und haben in der Regel zusätzliche Eigenschaften. Das 3D-Koordinatensystem definiert den Raum und die Vertices helfen dabei, Formen in diesem Raum zu definieren.

Shader-Typen

Ein Shader ist im Wesentlichen eine Funktion, die erforderlich ist, um etwas auf dem Bildschirm zu zeichnen. Shader laufen auf einer GPU (Grafikprozessor), die für solche Operationen optimiert ist. Die Verwendung einer GPU, um mit Shadern umzugehen, entlastet die CPU von einigen Berechnungen. Dadurch kann die CPU ihre Rechenleistung auf andere Aufgaben konzentrieren, wie z. B. Code ausführen.

Vertex-Shader

Vertex-Shader manipulieren Koordinaten in einem 3D-Raum und werden einmal pro Vertex aufgerufen. Ziel des Vertex-Shaders ist es, die Variable gl_Position einzurichten — dies ist eine spezielle, globale und eingebaute GLSL-Variable. gl_Position wird verwendet, um die Position des aktuellen Vertex zu speichern.

Die void main() Funktion ist eine standardmäßige Methode zur Definition der gl_Position Variable. Alles innerhalb von void main() wird vom Vertex-Shader ausgeführt. Ein Vertex-Shader liefert eine Variable, die enthält, wie die Position eines Vertex im 3D-Raum auf einem 2D-Bildschirm projiziert wird.

Fragment-Shader

Fragment- (oder Textur-)Shader definieren RGBA- (Rot, Grün, Blau, Alpha) Farben für jedes verarbeitete Pixel — ein einzelner Fragment-Shader wird einmal pro Pixel aufgerufen. Ziel des Fragment-Shaders ist es, die Variable gl_FragColor einzurichten. gl_FragColor ist eine eingebaute GLSL-Variable ähnlich wie gl_Position.

Die Berechnungen resultieren in einer Variable, die Informationen über die RGBA-Farbe enthält.

Demo

Lassen Sie uns eine einfache Demo erstellen, um diese Shader in Aktion zu erklären. Lesen Sie zuerst das Three.js-Tutorial, um das Konzept der Szene, ihrer Objekte und Materialien zu verstehen.

Hinweis: Denken Sie daran, dass Sie Three.js oder eine andere Bibliothek nicht verwenden müssen, um Ihre Shader zu schreiben — reines WebGL (Web Graphics Library) ist mehr als genug. Wir haben hier Three.js verwendet, um den Hintergrundcode viel einfacher und verständlicher zu machen, sodass Sie sich nur auf den Shader-Code konzentrieren können. Three.js und andere 3D-Bibliotheken abstrahieren viele Dinge für Sie — wenn Sie ein solches Beispiel in reinem WebGL erstellen wollten, müssten Sie viel zusätzlichen Code schreiben, um es tatsächlich zum Laufen zu bringen.

Einrichtung der Umgebung

Um mit den WebGL-Shadern zu beginnen, befolgen Sie die Schritte zur Einrichtung der Umgebung, die im Aufbau einer einfachen Demo mit Three.js beschrieben sind, damit Three.js wie erwartet funktioniert.

HTML-Struktur

Hier ist die HTML-Struktur, die wir verwenden werden.

html

<!doctype html>
<html lang="en-US">
  <head>
    <meta charset="utf-8" />
    <title>MDN Games: Shaders demo</title>
    <style>
      html,
      body,
      canvas {
        margin: 0;
        padding: 0;
        width: 100%;
        height: 100%;
        font-size: 0;
      }
    </style>
    <script src="three.min.js"></script>
  </head>
  <body>
    <script id="vertexShader" type="x-shader/x-vertex">
      // vertex shader's code goes here
    </script>
    <script id="fragmentShader" type="x-shader/x-fragment">
      // fragment shader's code goes here
    </script>
    <script>
      // scene setup goes here
    </script>
  </body>
</html>

Sie enthält einige grundlegende Informationen wie das Dokument <title> und etwas CSS, um die width und height des <canvas>-Elements festzulegen, das Three.js auf der Seite einfügen wird, um die volle Größe des Ansichtsfensters zu haben. Das <script>-Element im <head> enthält die Three.js-Bibliothek auf der Seite; wir werden unseren Code in drei Skripttags im <body>-Tag schreiben:

Das erste wird den Vertex-Shader enthalten.
Das zweite wird den Fragment-Shader enthalten.
Das dritte wird den eigentlichen JavaScript-Code enthalten, der die Szene erzeugt.

Bevor Sie weiterlesen, kopieren Sie diesen Code in eine neue Textdatei und speichern Sie ihn in Ihrem Arbeitsverzeichnis als index.html. Wir werden in dieser Datei eine Szene mit einem einfachen Würfel erstellen, um zu erklären, wie die Shader funktionieren.

Der Quellcode des Würfels

Anstatt alles von Grund auf neu zu erstellen, können wir den Quellcode des Würfels aus Aufbau einer einfachen Demo mit Three.js wiederverwenden. Die meisten Komponenten wie der Renderer, die Kamera und die Lichter bleiben gleich, aber anstelle des Standardmaterials werden wir die Farbe und Position des Würfels mit Shadern festlegen.

Gehen Sie zur cube.html-Datei auf GitHub, kopieren Sie den gesamten JavaScript-Code aus dem zweiten <script>-Element und fügen Sie ihn in das dritte <script>-Element des aktuellen Beispiels ein. Speichern und laden Sie index.html in Ihrem Browser — Sie sollten einen blauen Würfel sehen.

Der Vertex-Shader-Code

Verwalten wir mit dem Schreiben eines einfachen Vertex-Shaders — fügen Sie den unten stehenden Code in das erste <script>-Tag des body ein:

glsl

void main() {
  gl_Position = projectionMatrix * modelViewMatrix * vec4(position.x+10.0, position.y, position.z+5.0, 1.0);
}

Das resultierende gl_Position wird berechnet, indem die Modellansicht und die Projektionsmatrizen mit jedem Vektor multipliziert werden, um die endgültige Vertex-Position in jedem Fall zu erhalten.

Hinweis: Sie können mehr über Modell-, _Ansicht- und _Projektions-Transformationen aus dem Vertexverarbeitungsabschnitt erfahren, und Sie können auch die Links am Ende dieses Artikels anschauen, um mehr darüber zu lernen.

Sowohl projectionMatrix als auch modelViewMatrix werden von Three.js bereitgestellt und der Vektor wird mit der neuen 3D-Position übergeben, was dazu führt, dass der ursprüngliche Würfel durch einen Shader 10 Einheiten entlang der x-Achse und 5 Einheiten entlang der z-Achse bewegt wird. Wir können den vierten Parameter ignorieren und ihn bei dem Standardwert 1.0 belassen; dieser wird verwendet, um das Clipping der Vertex-Position im 3D-Raum zu manipulieren, aber wir benötigen ihn in unserem Fall nicht.

Der Textur-Shader-Code

Jetzt fügen wir den Textur-Shader zum Code hinzu — fügen Sie den folgenden Code in das zweite <script>-Tag des body ein:

glsl

void main() {
  gl_FragColor = vec4(0.0, 0.58, 0.86, 1.0);
}

Dies wird eine RGBA-Farbe setzen, um die aktuelle hellblaue Farbe zu reproduzieren — die ersten drei Float-Werte (im Bereich von 0,0 bis 1,0) repräsentieren die Rot-, Grün- und Blaukanäle, während der vierte die Alphatransparenz ist (im Bereich von 0,0 — vollständig transparent — bis 1,0 — vollständig undurchsichtig).

Anwenden der Shader

Um die neu erstellten Shader tatsächlich auf den Würfel anzuwenden, kommentieren Sie zuerst die Definition basicMaterial aus:

// const basicMaterial = new THREE.MeshBasicMaterial({color: 0x0095DD});

Erstellen Sie dann das shaderMaterial:

const shaderMaterial = new THREE.ShaderMaterial({
  vertexShader: document.getElementById("vertexShader").textContent,
  fragmentShader: document.getElementById("fragmentShader").textContent,
});

Dieses Shadermaterial nimmt den Code aus den Skripten und wendet ihn auf das Objekt an, dem das Material zugewiesen ist.

Dann müssen wir in der Zeile, die den Würfel definiert, das basicMaterial durch das neu erstellte shaderMaterial ersetzen:

// const cube = new THREE.Mesh(boxGeometry, basicMaterial);
const cube = new THREE.Mesh(boxGeometry, shaderMaterial);

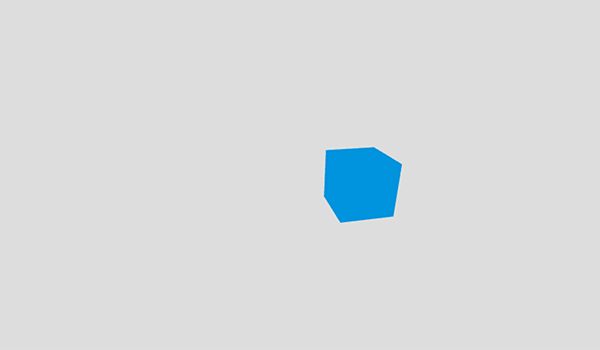

Three.js kompiliert und führt die Shader aus, die an das Mesh angehängt sind, dem dieses Material zugewiesen ist. In unserem Fall wird der Würfel sowohl Vertex- als auch Textur-Shader anwenden. Das war's — Sie haben gerade den einfachsten möglichen Shader erstellt, herzlichen Glückwunsch! So sollte der Würfel aussehen:

Three.js Blue Cube Demo

Er sieht genauso aus wie die Three.js-Würfel-Demo, aber die leicht unterschiedliche Position und die gleiche blaue Farbe werden beide mit dem Shader erreicht.

Finaler Code

HTML

html

<script src="https://end3r.github.io/MDN-Games-3D/Shaders/js/three.min.js"></script>
<script id="vertexShader" type="x-shader/x-vertex">
  void main() {
      gl_Position = projectionMatrix * modelViewMatrix * vec4(position.x+10.0, position.y, position.z+5.0, 1.0);
  }
</script>
<script id="fragmentShader" type="x-shader/x-fragment">
  void main() {
      gl_FragColor = vec4(0.0, 0.58, 0.86, 1.0);
  }
</script>

JavaScript

const WIDTH = window.innerWidth;
const HEIGHT = window.innerHeight;

const renderer = new THREE.WebGLRenderer({ antialias: true });
renderer.setSize(WIDTH, HEIGHT);
renderer.setClearColor(0xdddddd, 1);
document.body.appendChild(renderer.domElement);

const scene = new THREE.Scene();

const camera = new THREE.PerspectiveCamera(70, WIDTH / HEIGHT);
camera.position.z = 50;
scene.add(camera);

const boxGeometry = new THREE.BoxGeometry(10, 10, 10);

const shaderMaterial = new THREE.ShaderMaterial({
  vertexShader: document.getElementById("vertexShader").textContent,
  fragmentShader: document.getElementById("fragmentShader").textContent,
});

const cube = new THREE.Mesh(boxGeometry, shaderMaterial);
scene.add(cube);
cube.rotation.set(0.4, 0.2, 0);

function render() {
  requestAnimationFrame(render);
  renderer.render(scene, camera);
}
render();

CSS

css

body {
  margin: 0;
  padding: 0;
  font-size: 0;
}
canvas {
  width: 100%;
  height: 100%;
}

Ergebnis

Schlussfolgerung

Dieser Artikel hat die grundlegenden Grundlagen von Shadern vermittelt. Unser Beispiel macht nicht viel, aber es gibt viele weitere coole Dinge, die Sie mit Shadern machen können — schauen Sie sich einige wirklich coole auf ShaderToy an, um Inspiration zu bekommen und aus ihren Quellen zu lernen.

Siehe auch

Lernen WebGL — für allgemeine WebGL-Kenntnisse
WebGL-Shader und GLSL bei WebGL Fundamentals — für spezifische Informationen zu GLSL
