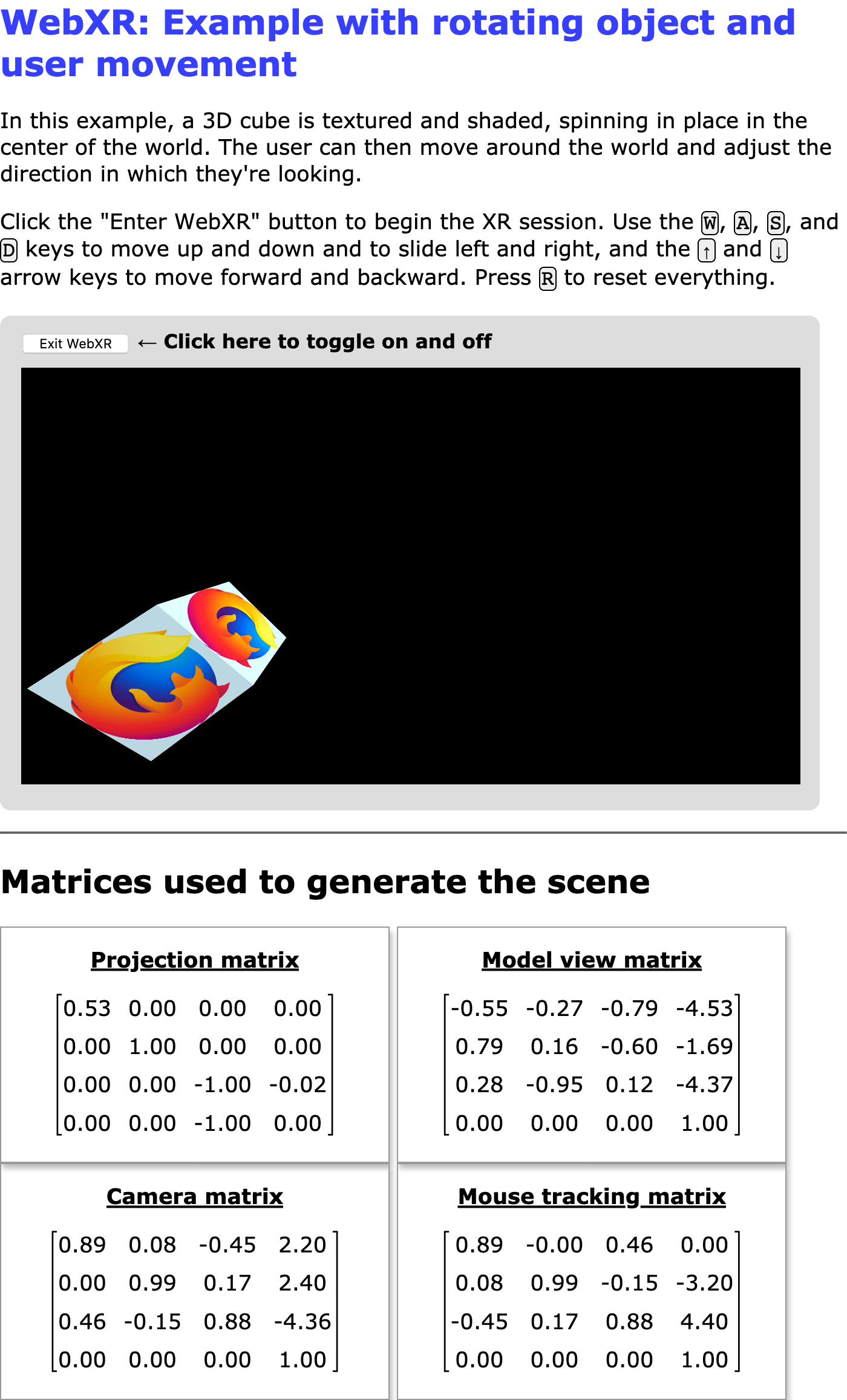

Bewegung, Orientierung und Bewegung: Ein WebXR-Beispiel

Abhängigkeiten

In diesem Beispiel werden wir keine 3D-Grafik-Frameworks wie three.js oder ähnliches verwenden, wir verwenden jedoch die glMatrix Bibliothek für Matrizenmathematik, die wir in früheren Beispielen verwendet haben. Dieses Beispiel importiert auch die WebXR-Polyfill, die von der Immersive Web Working Group gepflegt wird, welche verantwortlich für die Spezifikation der WebXR API ist. Durch das Importieren dieser Polyfill ermöglichen wir es dem Beispiel, in vielen Browsern zu funktionieren, die noch keine WebXR-Implementierungen haben, und wir glätten eventuelle vorübergehende Abweichungen von der Spezifikation, die in diesen noch etwas experimentellen Tagen der WebXR-Spezifikation auftreten.

Optionen

Dieses Beispiel bietet eine Reihe von Optionen, die Sie konfigurieren können, indem Sie die Werte von Konstanten anpassen, bevor Sie es im Browser laden. Der Code sieht folgendermaßen aus:

const xRotationDegreesPerSecond = 25;
const yRotationDegreesPerSecond = 15;
const zRotationDegreesPerSecond = 35;
const enableRotation = true;
const allowMouseRotation = true;
const allowKeyboardMotion = true;
const enableForcePolyfill = false;
const SESSION_TYPE = "inline";
const MOUSE_SPEED = 0.003;

xRotationDegreesPerSecond

Die Anzahl an Rotationsgraden, die pro Sekunde um die X-Achse angewendet werden.

yRotationDegreesPerSecond

Die Anzahl der Grad, um die die Y-Achse pro Sekunde rotiert wird.

zRotationDegreesPerSecond

Die Anzahl der Grad pro Sekunde, um die die Z-Achse rotiert wird.

enableRotation

Ein boolescher Wert, der angibt, ob die Rotation des Würfels überhaupt aktiviert werden soll.

allowMouseRotation

Wenn true, können Sie die Maus verwenden, um den Blickwinkel zu neigen und zu schwenken.

allowKeyboardMotion

Wenn true, bewegen die Tasten W, A, S und D den Betrachter nach oben, links, unten und nach rechts, während die Auf- und Abwärtspfeiltasten vorwärts und rückwärts bewegen. Wenn false, sind nur Änderungen der Sicht durch ein XR-Gerät zulässig.

enableForcePolyfill

Wenn dieser boolesche Wert true ist, wird das Beispiel versuchen, den WebXR-Polyfill zu verwenden, selbst wenn der Browser tatsächlich Unterstützung für WebXR hat. Wenn false, wird der Polyfill nur verwendet, wenn der Browser navigator.xr nicht implementiert.

SESSION_TYPE

Der Typ der XR-Sitzung, die erstellt werden soll: inline für eine Inline-Sitzung, die im Kontext des Dokuments präsentiert wird, und immersive-vr, um die Szene in einem immersiven VR-Headset zu präsentieren.

MOUSE_SPEED

Ein Multiplikator, der verwendet wird, um die Eingaben von der Maus zu skalieren, die für Pitch- und Yaw-Kontrolle verwendet werden.

MOVE_DISTANCE

Die Entfernung, die als Reaktion auf eine der Tastenbewegungen des Betrachters durch die Szene bewegt wird.

Setup und Hilfsfunktionen

Als Nächstes deklarieren wir die Variablen und Konstanten, die in der gesamten Anwendung verwendet werden, beginnend mit denen, die zum Speichern von WebGL- und WebXR-spezifischen Informationen verwendet werden:

let polyfill = null;
let xrSession = null;
let xrInputSources = null;
let xrReferenceSpace = null;
const xrButton = document.querySelector("#enter-xr");
const projectionMatrixOut = document.querySelector("#projection-matrix div");
const modelMatrixOut = document.querySelector("#model-view-matrix div");
const cameraMatrixOut = document.querySelector("#camera-matrix div");
const mouseMatrixOut = document.querySelector("#mouse-matrix div");

let gl = null;
let animationFrameRequestID = 0;
let shaderProgram = null;
let programInfo = null;
let buffers = null;
let texture = null;
let mouseYaw = 0;
let mousePitch = 0;

Darauf folgt ein Satz von Konstanten, hauptsächlich um verschiedene Vektoren und Matrizen zu enthalten, die während des Renderings der Szene verwendet werden.

const viewerStartPosition = vec3.fromValues(0, 0, -10);
const viewerStartOrientation = vec3.fromValues(0, 0, 1.0);

const cubeOrientation = vec3.create();
const cubeMatrix = mat4.create();
const mouseMatrix = mat4.create();
const inverseOrientation = quat.create();
const RADIANS_PER_DEGREE = Math.PI / 180.0;

Die ersten beiden—viewerStartPosition und viewerStartOrientation—geben an, wo der Betrachter relativ zum Zentrum des Raums platziert wird und in welche Richtung er zu Beginn schaut. cubeOrientation speichert die aktuelle Orientierung des Würfels, während cubeMatrix und mouseMatrix Speicher für Matrizen sind, die während des Renderings der Szene verwendet werden. inverseOrientation ist ein Quaternion, das verwendet wird, um die Rotation zu repräsentieren, die auf den Referenzraum für das Objekt im zu rendernden Frame angewendet wird.

RADIANS_PER_DEGREE ist der Wert, mit dem ein Winkel in Grad multipliziert wird, um den Winkel in Bogenmaß umzuwandeln.

Die letzten vier deklarierten Variablen sind Speicher für Referenzen zu den <div> Elementen, in die wir die Matrizen ausgeben, wenn wir sie dem Benutzer zeigen wollen.

Fehler protokollieren

Eine Funktion namens LogGLError() wird implementiert, um eine leicht anpassbare Möglichkeit bereitzustellen, Protokollierungsinformationen für Fehler auszugeben, die während der Ausführung von WebGL-Funktionen auftreten.

function LogGLError(where) {
  let err = gl.getError();
  if (err) {
    console.error(`WebGL error returned by ${where}: ${err}`);
  }
}

Diese nimmt als einzigen Eingabewert einen String, where, der verwendet wird, um anzuzeigen, welcher Teil des Programms den Fehler generiert hat, da ähnliche Fehler in mehreren Situationen auftreten können.

Die Vertex- und Fragment-Shader

Die Vertex- und Fragment-Shader sind beide genau dieselben wie in dem Beispiel für unseren Artikel Beleuchtung in WebGL. Beziehen Sie sich darauf, wenn Sie an dem GLSL Quellcode für die hier verwendeten grundlegenden Shader interessiert sind.

Es genügt zu sagen, dass der Vertex-Shader die Position jedes Scheitelpunkts unter Berücksichtigung der ursprünglichen Positionen jedes Scheitelpunkts und der Transformationen berechnet, die angewendet werden müssen, um sie zu simulieren, um die aktuelle Position und Orientierung des Betrachters wiederzugeben. Der Fragment-Shader gibt die Farbe jedes Scheitelpunkts zurück, indem er bei Bedarf von den Werten in der Textur interpoliert und die Lichteffekte anwendet.

WebXR starten und beenden

xrButton.addEventListener("click", onXRButtonClick);

if (!navigator.xr || enableForcePolyfill) {
  console.log("Using the polyfill");
  polyfill = new WebXRPolyfill();
}
setupXRButton();

Wir fügen einen Handler für click Ereignisse hinzu. Dann überprüfen wir, ob navigator.xr definiert ist. Falls nicht—und/oder die Konfigurationskonstante enableForcePolyfill auf true gesetzt ist—installieren wir den WebXR-Polyfill, indem wir die WebXRPolyfill-Klasse instanziieren.

Handhabung der Start- und Stopp-Benutzeroberfläche

Dann rufen wir die Funktion setupXRButton() auf, die die Konfiguration des "Enter/Exit WebXR"-Buttons behandelt, um ihn je nach Verfügbarkeit von WebXR-Unterstützung für den Sitzungstyp, der in der SESSION_TYPE Konstante angegeben ist, zu aktivieren oder zu deaktivieren.

function setupXRButton() {
  if (navigator.xr.isSessionSupported) {
    navigator.xr.isSessionSupported(SESSION_TYPE).then((supported) => {
      xrButton.disabled = !supported;
    });
  } else {
    navigator.xr
      .supportsSession(SESSION_TYPE)
      .then(() => {
        xrButton.disabled = false;
      })
      .catch(() => {
        xrButton.disabled = true;
      });
  }
}

Die Beschriftung des Buttons wird im Code angepasst, der tatsächlich das Starten und Stoppen der WebXR-Sitzung behandelt; das werden wir unten sehen.

Die WebXR-Sitzung wird durch den Handler für click Ereignisse auf dem Button ein- und ausgeschaltet, dessen Beschriftung entsprechend auf "Enter WebXR" oder "Exit WebXR" gesetzt ist. Dies wird durch den Event-Handler onXRButtonClick() gehandhabt.

async function onXRButtonClick(event) {
  if (!xrSession) {
    navigator.xr.requestSession(SESSION_TYPE).then(sessionStarted);
  } else {
    await xrSession.end();

    if (xrSession) {
      sessionEnded();
    }
  }
}

Dies beginnt damit, den Wert von xrSession zu überprüfen, um festzustellen, ob wir bereits ein XRSession Objekt haben, das eine laufende WebXR-Sitzung darstellt. Wenn nicht, stellt der Klick eine Anfrage dar, den WebXR-Modus zu aktivieren, sodass requestSession() aufgerufen wird, um eine WebXR-Sitzung des gewünschten WebXR-Sitzungstyps anzufordern und dann sessionStarted() aufzurufen, um die Szene in dieser WebXR-Sitzung auszuführen.

Wenn wir bereits eine laufende Sitzung haben, rufen wir deren end() Methode auf, um die Sitzung zu beenden.

Das letzte, was wir in diesem Code tun, ist zu überprüfen, ob xrSession noch nicht-NULL ist. Wenn ja, rufen wir sessionEnded() auf, den Handler für das end Ereignis. Dieser Code sollte nicht nötig sein, aber es scheint ein Problem zu geben, bei dem mindestens einige Browser das end-Ereignis nicht korrekt auslösen. Indem wir den Ereignishandler direkt ausführen, schließen wir den Abschlussprozess in dieser Situation manuell ab.

Die WebXR-Sitzung starten

Die Funktion sessionStarted() behandelt das tatsächliche Einrichten und Starten der Sitzung, indem sie Ereignishandler einrichtet, den GLSL-Code für den Vertex- und Fragment-Shader kompiliert und installiert, und die WebGL-Schicht an die WebXR-Sitzung anhängt, bevor sie die Rendering-Schleife startet. Sie wird als Handler für das von requestSession() zurückgegebene Versprechen aufgerufen.

function sessionStarted(session) {
  let refSpaceType;

  xrSession = session;
  xrButton.innerText = "Exit WebXR";
  xrSession.addEventListener("end", sessionEnded);

  let canvas = document.querySelector("canvas");
  gl = canvas.getContext("webgl", { xrCompatible: true });

  if (allowMouseRotation) {
    canvas.addEventListener("pointermove", handlePointerMove);
    canvas.addEventListener("contextmenu", (event) => {
      event.preventDefault();
    });
  }

  if (allowKeyboardMotion) {
    document.addEventListener("keydown", handleKeyDown);
  }

  shaderProgram = initShaderProgram(gl, vsSource, fsSource);

  programInfo = {
    program: shaderProgram,
    attribLocations: {
      vertexPosition: gl.getAttribLocation(shaderProgram, "aVertexPosition"),
      vertexNormal: gl.getAttribLocation(shaderProgram, "aVertexNormal"),
      textureCoord: gl.getAttribLocation(shaderProgram, "aTextureCoord"),
    },
    uniformLocations: {
      projectionMatrix: gl.getUniformLocation(
        shaderProgram,
        "uProjectionMatrix",
      ),
      modelViewMatrix: gl.getUniformLocation(shaderProgram, "uModelViewMatrix"),
      normalMatrix: gl.getUniformLocation(shaderProgram, "uNormalMatrix"),
      uSampler: gl.getUniformLocation(shaderProgram, "uSampler"),
    },
  };

  buffers = initBuffers(gl);
  texture = loadTexture(
    gl,
    "https://mdn.github.io/shared-assets/images/examples/fx-nightly-512.png",
  );

  xrSession.updateRenderState({
    baseLayer: new XRWebGLLayer(xrSession, gl),
  });

  const isImmersiveVr = SESSION_TYPE === "immersive-vr";
  refSpaceType = isImmersiveVr ? "local" : "viewer";

  mat4.fromTranslation(cubeMatrix, viewerStartPosition);

  vec3.copy(cubeOrientation, viewerStartOrientation);

  xrSession.requestReferenceSpace(refSpaceType).then((refSpace) => {
    xrReferenceSpace = refSpace.getOffsetReferenceSpace(
      new XRRigidTransform(viewerStartPosition, cubeOrientation),
    );
    animationFrameRequestID = xrSession.requestAnimationFrame(drawFrame);
  });

  return xrSession;
}

Nachdem das neu erstellte XRSession Objekt in xrSession gespeichert wurde, wird das Label des Buttons auf "Exit WebXR" gesetzt, um seine neue Funktion nach dem Starten der Szene anzuzeigen, und ein Handler für das end Ereignis installiert, sodass wir benachrichtigt werden, wenn die XRSession endet.

Dann erhalten wir eine Referenz auf das im HTML befindliche <canvas>—sowie dessen WebGL-Rendering-Kontext—der als Zeichenfläche für die Szene verwendet wird. Die Eigenschaft xrCompatible wird beim Aufruf von getContext() auf dem Element angefordert, um auf den WebGL-Rendering-Kontext für die Leinwand zuzugreifen. Dies stellt sicher, dass der Kontext für die Verwendung als Quelle für das WebXR-Rendering konfiguriert ist.

Als Nächstes fügen wir Event-Handler für die mousemove und contextmenu Ereignisse hinzu, aber nur, wenn die allowMouseRotation Konstante true ist. Der mousemove Handler wird sich mit dem Neigen und Schwenken des Blickwinkels basierend auf der Bewegung der Maus befassen. Da das Feature nur bei gedrückter rechter Maustaste funktioniert und ein Klick mit der rechten Maustaste das Kontextmenü auslöst, fügen wir der Leinwand einen Handler für das contextmenu Ereignis hinzu, um zu verhindern, dass das Kontextmenü erscheint, wenn der Benutzer mit dem Ziehen der Maus beginnt.

Als Nächstes kompilieren wir die Shader-Programme, erhalten Referenzen zu seinen Variablen, initialisieren die Puffer, die das Array jeder Position speichern, die Indizes in der Positionstabelle für jeden Vertex, die Vertexnormalen und die Texturkoordinaten für jeden Vertex. Dies alles wird direkt aus dem WebGL-Beispielcode übernommen, daher beziehen Sie sich auf Beleuchtung in WebGL und die vorhergehenden Artikel Erstellen von 3D-Objekten mit WebGL und Verwenden von Texturen in WebGL. Dann wird unsere loadTexture() Funktion aufgerufen, um die Texturdatei zu laden.

Nun, da die Rendering-Strukturen und -Daten geladen sind, beginnen wir, uns auf das Ausführen der XRSession vorzubereiten. Wir verbinden die Sitzung mit der WebGL-Schicht, sodass sie weiß, was sie als Renderfläche verwenden soll, indem wir XRSession.updateRenderState() mit einer baseLayer auf eine neue XRWebGLLayer aufrufen.

Dann sehen wir uns den Wert der SESSION_TYPE Konstante an, um zu sehen, ob der WebXR-Kontext immersiv oder inline sein soll. Immersive Sitzungen verwenden den local Referenzraum, während Inline-Sitzungen den viewer Referenzraum verwenden.

Die glMatrix Bibliothek fromTranslation() Funktion für 4x4 Matrizen wird verwendet, um die Startposition des Betrachters, wie sie in der viewerStartPosition Konstante angegeben ist, in eine Transformationsmatrix, cubeMatrix, umzuwandeln. Die Startorientierung des Betrachters, viewerStartOrientation Konstante, wird in die cubeOrientation kopiert, die verwendet wird, um die Rotation des Würfels im Laufe der Zeit zu verfolgen.

sessionStarted() endet, indem die Methode requestReferenceSpace() der Sitzung aufgerufen wird, um ein Referenzraumobjekt zu erhalten, das den Raum beschreibt, in dem das Objekt erstellt wird. Wenn das zurückgegebene Versprechen in ein XRReferenceSpace Objekt aufgelöst wird, rufen wir seine getOffsetReferenceSpace Methode auf, um ein Referenzraumobjekt zu erhalten, das das Koordinatensystem des Objekts darstellt. Der Ursprung des neuen Raums befindet sich an den Weltkoordinaten, die durch die viewerStartPosition angegeben werden, und seine Orientierung ist auf cubeOrientation eingestellt. Dann lassen wir die Sitzung wissen, dass wir bereit sind, ein Frame zu zeichnen, indem wir ihre requestAnimationFrame() Methode aufrufen. Wir zeichnen die zurückgegebene Anforderungs-ID auf, falls wir die Anforderung später stornieren müssen.

Schließlich gibt sessionStarted() die XRSession zurück, die die WebXR-Sitzung des Benutzers darstellt.

Wenn die Sitzung endet

Wenn die WebXR-Sitzung endet—entweder weil sie vom Benutzer beendet wird oder weil XRSession.end() aufgerufen wird—wird das end Ereignis gesendet; wir haben dies so eingerichtet, dass eine Funktion namens sessionEnded() aufgerufen wird.

function sessionEnded() {
  xrButton.innerText = "Enter WebXR";

  if (animationFrameRequestID) {
    xrSession.cancelAnimationFrame(animationFrameRequestID);
    animationFrameRequestID = 0;
  }
  xrSession = null;
}

Wir können sessionEnded() auch direkt aufrufen, wenn wir die WebXR-Sitzung programmgesteuert beenden möchten. In jedem Fall wird die Beschriftung des Buttons aktualisiert, um anzuzeigen, dass ein Klick eine Sitzung startet, und dann stornieren wir, falls eine Anforderung für ein Animationsframe aussteht, diese Anforderung, indem wir cancelAnimationFrame aufrufen.

Sobald das erledigt ist, wird der Wert von xrSession auf NULL geändert, um anzuzeigen, dass wir mit der Sitzung fertig sind.

Implementierung der Steuerungen

Sehen wir uns nun den Code an, der Tastatur- und Mausereignisse in etwas Verwendbares zur Steuerung eines Avatars in einem WebXR-Szenario umwandelt.

Bewegung mit der Tastatur

Um dem Benutzer zu ermöglichen, sich durch die 3D-Welt zu bewegen, auch wenn er kein WebXR-Gerät mit den Eingaben für Bewegungen durch den Raum hat, reagiert unser Handler für keydown Ereignisse, handleKeyDown(), indem er Offsets vom Ursprung des Objekts aus basierend auf der gedrückten Taste aktualisiert.

function handleKeyDown(event) {
  switch (event.key) {
    case "w":
    case "W":
      verticalDistance -= MOVE_DISTANCE;
      break;
    case "s":
    case "S":
      verticalDistance += MOVE_DISTANCE;
      break;
    case "a":
    case "A":
      transverseDistance += MOVE_DISTANCE;
      break;
    case "d":
    case "D":
      transverseDistance -= MOVE_DISTANCE;
      break;
    case "ArrowUp":
      axialDistance += MOVE_DISTANCE;
      break;
    case "ArrowDown":
      axialDistance -= MOVE_DISTANCE;
      break;
    case "r":
    case "R":
      transverseDistance = axialDistance = verticalDistance = 0;
      mouseYaw = mousePitch = 0;
      break;
    default:
      break;
  }
}

Die Tasten und ihre Effekte sind:

• Die W Taste bewegt den Betrachter um MOVE_DISTANCE nach oben.
• Die S Taste bewegt den Betrachter um MOVE_DISTANCE nach unten.
• Die A Taste verschiebt den Betrachter um MOVE_DISTANCE nach links.
• Die D Taste verschiebt den Betrachter um MOVE_DISTANCE nach rechts.
• Die Aufwärtspfeiltaste, ↑, verschiebt den Betrachter um MOVE_DISTANCE nach vorne.
• Die Abwärtspfeiltaste, ↓, verschiebt den Betrachter um MOVE_DISTANCE rückwärts.
• Die R Taste setzt den Betrachter auf seine Ausgangsposition und -orientierung zurück, indem alle Eingabe-Offsets auf 0 zurückgesetzt werden.

Diese Offsets werden vom Renderer ab dem nächsten gezeichneten Frame angewendet.

Neigung und Schwenkung mit der Maus

Wir haben auch einen mousemove Ereignis-Handler, der überprüft, ob die rechte Maustaste gedrückt ist, und falls ja, die Funktion rotateViewBy() aufruft, die als Nächstes definiert wird, um die neuen Pitch- (Blick hoch und runter) und Yaw- (Blick links und rechts) Werte zu berechnen und zu speichern.

function handlePointerMove(event) {
  if (event.buttons & 2) {
    rotateViewBy(event.movementX, event.movementY);
  }
}

Die Berechnung der neuen Pitch- und Yaw-Werte wird von der Funktion rotateViewBy() durchgeführt:

function rotateViewBy(dx, dy) {
  mouseYaw -= dx * MOUSE_SPEED;
  mousePitch -= dy * MOUSE_SPEED;

  if (mousePitch < -Math.PI * 0.5) {
    mousePitch = -Math.PI * 0.5;
  } else if (mousePitch > Math.PI * 0.5) {
    mousePitch = Math.PI * 0.5;
  }
}

Gegeben als Eingabe die Mausdeltas, dx und dy, wird der neue Yaw-Wert berechnet, indem der aktuelle Wert von mouseYaw das Produkt von dx und der MOUSE_SPEED Skalierungs-Konstante subtrahiert wird. Sie können also steuern, wie reaktionsschnell die Maus ist, indem Sie den Wert von MOUSE_SPEED erhöhen.

Ein Frame zeichnen

Unser Rückruf für XRSession.requestAnimationFrame() wird in der Funktion drawFrame() implementiert, die unten gezeigt wird. Seine Aufgabe ist es, den Referenzraum des Betrachters zu erhalten, zu berechnen, wie viel Bewegung auf animierte Objekte angewendet werden muss, basierend auf der seit dem letzten Frame vergangenen Zeit, und dann jede der im XRPose des Betrachters angegebenen Ansichten zu rendern.

let lastFrameTime = 0;

function drawFrame(time, frame) {
  const session = frame.session;
  let adjustedRefSpace = xrReferenceSpace;
  let pose = null;

  animationFrameRequestID = session.requestAnimationFrame(drawFrame);
  adjustedRefSpace = applyViewerControls(xrReferenceSpace);
  pose = frame.getViewerPose(adjustedRefSpace);

  if (pose) {
    const glLayer = session.renderState.baseLayer;

    gl.bindFramebuffer(gl.FRAMEBUFFER, glLayer.framebuffer);
    LogGLError("bindFrameBuffer");

    gl.clearColor(0, 0, 0, 1.0);
    gl.clearDepth(1.0); // Clear everything
    gl.clear(gl.COLOR_BUFFER_BIT | gl.DEPTH_BUFFER_BIT);
    LogGLError("glClear");

    const deltaTime = (time - lastFrameTime) * 0.001; // Convert to seconds
    lastFrameTime = time;

    for (const view of pose.views) {
      const viewport = glLayer.getViewport(view);
      gl.viewport(viewport.x, viewport.y, viewport.width, viewport.height);
      LogGLError(`Setting viewport for eye: ${view.eye}`);
      gl.canvas.width = viewport.width * pose.views.length;
      gl.canvas.height = viewport.height;
      renderScene(gl, view, programInfo, buffers, texture, deltaTime);
    }
  }
}

Das Erste, was wir tun, ist requestAnimationFrame() aufzurufen, damit drawFrame() beim nächsten zu rendernden Frame erneut aufgerufen wird. Dann geben wir den Referenzraum des Objekts in die Funktion applyViewerControls() ein, die einen überarbeiteten XRReferenceSpace zurückgibt, der die Position und Orientierung des Objekts transformiert, um die vom Benutzer mit Tastatur und Maus angewendete Bewegung, Neigung und Schwenkung zu berücksichtigen. Denken Sie daran, dass, wie immer, die Objekte der Welt bewegt und neu ausgerichtet werden, nicht der Betrachter. Der zurückgegebene Referenzraum erleichtert uns genau das.

Mit dem neuen Referenzraum in der Hand erhalten wir die XRViewerPose, die den Standpunkt des Betrachters—für beide Augen darstellt. Wenn das erfolgreich ist, beginnen wir mit den Vorbereitungen zur Darstellung, indem wir die XRWebGLLayer verwenden, die von der Sitzung verwendet wird, und deren Frame-Buffer verwenden, um als WebGL-Frame-Buffer verwendet zu werden (so dass das Rendern von WebGL in die Schicht und damit auf das Display des XR-Geräts zeichnet). Mit WebGL, das jetzt so konfiguriert ist, dass es auf das XR-Gerät zeichnet, löschen wir den Frame in Schwarz und sind bereit, das Rendern zu beginnen.

Die seit dem letzten Frame vergangene Zeit (in Sekunden) wird berechnet, indem der Zeitstempel des vorherigen Frames lastFrameTime von der aktuellen Zeit, wie sie im Parameter time angegeben wird, subtrahiert und dann mit 0,001 multipliziert wird, um Millisekunden in Sekunden umzuwandeln. Die aktuelle Zeit wird dann in lastFrameTime gespeichert.

Die drawFrame() Funktion endet, indem sie über jede im XRViewerPose gefundene Ansicht iteriert, den Anzeigebereich für die Ansicht einrichtet und renderScene() aufruft, um das Frame zu rendern. Indem der Anzeigebereich für jede Ansicht eingerichtet wird, behandeln wir das typische Szenario, bei dem die Ansichten für jedes Auge jeweils auf die Hälfte des WebGL-Frames gerendert werden. Die XR-Hardware sorgt dann dafür, dass jedes Auge nur den Bildteil sieht, der für dieses Auge bestimmt ist.

Anwenden der Benutzereingaben

Die Funktion applyViewerControls(), die von drawFrame() aufgerufen wird, bevor etwas gerendert wird, nimmt die Offsets in jeder der drei Richtungen auf, den Yaw-Offset und den Pitch-Offset, wie sie von den Funktionen handleKeyDown() und handlePointerMove() als Reaktion auf das Drücken der Tasten durch den Benutzer und das Ziehen der Maus bei gedrückter rechter Maustaste aufgezeichnet werden. Sie nimmt den Baseline-Referenzraum für das Objekt als Eingabe und gibt einen neuen Referenzraum zurück, der den Standort und die Orientierung des Objekts anpasst, um das Ergebnis der Eingaben widerzuspiegeln.

function applyViewerControls(refSpace) {
  if (
    !mouseYaw &&
    !mousePitch &&
    !axialDistance &&
    !transverseDistance &&
    !verticalDistance
  ) {
    return refSpace;
  }

  quat.identity(inverseOrientation);
  quat.rotateX(inverseOrientation, inverseOrientation, -mousePitch);
  quat.rotateY(inverseOrientation, inverseOrientation, -mouseYaw);

  let newTransform = new XRRigidTransform(
    { x: transverseDistance, y: verticalDistance, z: axialDistance },
    {
      x: inverseOrientation[0],
      y: inverseOrientation[1],
      z: inverseOrientation[2],
      w: inverseOrientation[3],
    },
  );
  mat4.copy(mouseMatrix, newTransform.matrix);

  return refSpace.getOffsetReferenceSpace(newTransform);
}

Wenn alle Eingabe-Offsets null sind, geben wir einfach den ursprünglichen Referenzraum zurück. Andernfalls erstellen wir aus den Orientierungsänderungen in mousePitch und mouseYaw ein Quaternion, das die Inverse dieser Orientierung spezifiziert, sodass die Anwendung der inverseOrientation auf den Würfel korrekt erscheint, um die Bewegung des Betrachters widerzuspiegeln.

Dann ist es an der Zeit, ein neues XRRigidTransform Objekt zu erstellen, das die Transformation repräsentiert, die verwendet wird, um den neuen XRReferenceSpace für das bewegte und/oder neu ausgerichtete Objekt zu erstellen. Die Position ist ein neuer Vektor, dessen x, y und z den Offsets entsprechen, die entlang jeder dieser Achsen bewegt wurden. Die Orientierung ist das inverseOrientation Quaternion.

Wir kopieren die matrix der Transformation in mouseMatrix, das wir später verwenden werden, um die Maus-Tracking-Matrix dem Benutzer anzuzeigen (somit ist dies ein Schritt, den Sie normalerweise überspringen können). Schließlich übergeben wir das XRRigidTransform an den aktuellen XRReferenceSpace des Objekts, um den Referenzraum zu erhalten, der diese Transformation integriert, um die Platzierung des Würfels relativ zum Benutzer basierend auf den Bewegungen des Benutzers darzustellen. Dieser neue Referenzraum wird an den Aufrufer zurückgegeben.

Die Szene rendern

Die Funktion renderScene() wird aufgerufen, um tatsächlich die Teile der Welt zu rendern, die dem Benutzer momentan sichtbar sind. Sie wird einmal für jedes Auge aufgerufen, mit leicht unterschiedlichen Positionen für jedes Auge, um den 3D-Effekt zu etablieren, der für XR-Geräte notwendig ist.

Der Großteil dieses Codes ist typischer WebGL-Rendering-Code und direkt der drawScene() Funktion im Artikel Beleuchtung in WebGL entnommen, und dort sollten Sie nach Details zu den WebGL-Rendering-Teilen dieses Beispiels suchen (den Code auf GitHub ansehen). Aber hier beginnt es mit ein wenig Code, der spezifisch für dieses Beispiel ist, daher werfen wir einen genaueren Blick auf diesen Teil.

const normalMatrix = mat4.create();
const modelViewMatrix = mat4.create();

function renderScene(gl, view, programInfo, buffers, texture, deltaTime) {
  const xRotationForTime =
    xRotationDegreesPerSecond * RADIANS_PER_DEGREE * deltaTime;
  const yRotationForTime =
    yRotationDegreesPerSecond * RADIANS_PER_DEGREE * deltaTime;
  const zRotationForTime =
    zRotationDegreesPerSecond * RADIANS_PER_DEGREE * deltaTime;

  gl.enable(gl.DEPTH_TEST); // Enable depth testing
  gl.depthFunc(gl.LEQUAL); // Near things obscure far things

  if (enableRotation) {
    mat4.rotate(
      cubeMatrix, // destination matrix
      cubeMatrix, // matrix to rotate
      zRotationForTime, // amount to rotate in radians
      [0, 0, 1],
    ); // axis to rotate around (Z)
    mat4.rotate(
      cubeMatrix, // destination matrix
      cubeMatrix, // matrix to rotate
      yRotationForTime, // amount to rotate in radians
      [0, 1, 0],
    ); // axis to rotate around (Y)
    mat4.rotate(
      cubeMatrix, // destination matrix
      cubeMatrix, // matrix to rotate
      xRotationForTime, // amount to rotate in radians
      [1, 0, 0],
    ); // axis to rotate around (X)
  }

  mat4.multiply(modelViewMatrix, view.transform.inverse.matrix, cubeMatrix);
  mat4.invert(normalMatrix, modelViewMatrix);
  mat4.transpose(normalMatrix, normalMatrix);

  displayMatrix(view.projectionMatrix, 4, projectionMatrixOut);
  displayMatrix(modelViewMatrix, 4, modelMatrixOut);
  displayMatrix(view.transform.matrix, 4, cameraMatrixOut);
  displayMatrix(mouseMatrix, 4, mouseMatrixOut);

  {
    const numComponents = 3;
    const type = gl.FLOAT;
    const normalize = false;
    const stride = 0;
    const offset = 0;
    gl.bindBuffer(gl.ARRAY_BUFFER, buffers.position);
    gl.vertexAttribPointer(
      programInfo.attribLocations.vertexPosition,
      numComponents,
      type,
      normalize,
      stride,
      offset,
    );
    gl.enableVertexAttribArray(programInfo.attribLocations.vertexPosition);
  }

  {
    const numComponents = 2;
    const type = gl.FLOAT;
    const normalize = false;
    const stride = 0;
    const offset = 0;
    gl.bindBuffer(gl.ARRAY_BUFFER, buffers.textureCoord);
    gl.vertexAttribPointer(
      programInfo.attribLocations.textureCoord,
      numComponents,
      type,
      normalize,
      stride,
      offset,
    );
    gl.enableVertexAttribArray(programInfo.attribLocations.textureCoord);
  }

  {
    const numComponents = 3;
    const type = gl.FLOAT;
    const normalize = false;
    const stride = 0;
    const offset = 0;
    gl.bindBuffer(gl.ARRAY_BUFFER, buffers.normal);
    gl.vertexAttribPointer(
      programInfo.attribLocations.vertexNormal,
      numComponents,
      type,
      normalize,
      stride,
      offset,
    );
    gl.enableVertexAttribArray(programInfo.attribLocations.vertexNormal);
  }

  gl.bindBuffer(gl.ELEMENT_ARRAY_BUFFER, buffers.indices);
  gl.useProgram(programInfo.program);

  gl.uniformMatrix4fv(
    programInfo.uniformLocations.projectionMatrix,
    false,
    view.projectionMatrix,
  );
  gl.uniformMatrix4fv(
    programInfo.uniformLocations.modelViewMatrix,
    false,
    modelViewMatrix,
  );
  gl.uniformMatrix4fv(
    programInfo.uniformLocations.normalMatrix,
    false,
    normalMatrix,
  );
  gl.activeTexture(gl.TEXTURE0);
  gl.bindTexture(gl.TEXTURE_2D, texture);

  gl.uniform1i(programInfo.uniformLocations.uSampler, 0);

  {
    const vertexCount = 36;
    const type = gl.UNSIGNED_SHORT;
    const offset = 0;
    gl.drawElements(gl.TRIANGLES, vertexCount, type, offset);
  }
}

renderScene() beginnt, indem es berechnet, wie viel Rotation um jede der drei Achsen in der Zeit, die seit dem letzten gerenderten Frame vergangen ist, auftreten sollte. Diese Werte lassen uns die Rotation unseres animierten Würfels um den richtigen Betrag anpassen, um sicherzustellen, dass seine Bewegungsgeschwindigkeit konsistent bleibt, unabhängig von Schwankungen in der Bildrate, die aufgrund der Systemlast auftreten können. Diese Werte werden als Anzahl der Bogenmaß, die auf die Rotation angewendet werden soll, gegeben die Elapsed Time, berechnet und in den Konstanten xRotationForTime, yRotationForTime und zRotationForTime gespeichert.

Nach dem Aktivieren und Konfigurieren des Tiefentests überprüfen wir den Wert der enableRotation Konstante, um zu sehen, ob die Rotation des Würfels aktiviert ist; wenn ja, verwenden wir glMatrix, um die cubeMatrix (die die aktuelle Orientierung des Würfels relativ zum Weltall repräsentiert) um die drei Achsen zu drehen. Mit der globalen Orientierung des Würfels etabliert, multiplizieren wir sie dann mit der Inversen der Transformationsmatrix der Ansicht, um die endgültige Modellansichtmatrix zu erhalten—die Matrix, die auf das Objekt angewendet werden soll, um sie sowohl für Animationszwecke zu drehen, als auch um sie zu verschieben und neu zu orientieren, um die Bewegung des Betrachters durch den Raum zu simulieren.

Dann wird die Normalenmatrix der Ansicht berechnet, indem die Modellansichtmatrix invertiert und transponiert wird (ihre Spalten und Zeilen vertauscht).

Die letzten paar Zeilen des für dieses Beispiel hinzugefügten Codes sind vier Aufrufe von displayMatrix(), einer Funktion, die den Inhalt einer Matrix zu Analysezwecken durch den Benutzer anzeigt. Der Rest der Funktion ist identisch oder im Wesentlichen identisch mit dem älteren WebGL-Beispiel, von dem dieser Code abgeleitet ist.

Eine Matrix anzeigen

Zum Zweck der Anleitung zeigt dieses Beispiel den Inhalt der bei der Darstellung der Szene wichtigen Matrizen an. Die displayMatrix() Funktion wird dafür verwendet; diese Funktion verwendet MathML, um die Matrix darzustellen, und greift auf ein mehr array-ähnliches Format zurück, wenn MathML vom Browser des Benutzers nicht unterstützt wird.

function displayMatrix(mat, rowLength, target) {
  let outHTML = "";

  if (mat && rowLength && rowLength <= mat.length) {
    let numRows = mat.length / rowLength;
    outHTML = "<math display='block'>\n<mrow>\n<mo>[</mo>\n<mtable>\n";

    for (let y = 0; y < numRows; y++) {
      outHTML += "<mtr>\n";
      for (let x = 0; x < rowLength; x++) {
        outHTML += `<mtd><mn>${mat[x * rowLength + y].toFixed(2)}</mn></mtd>\n`;
      }
      outHTML += "</mtr>\n";
    }

    outHTML += "</mtable>\n<mo>]</mo>\n</mrow>\n</math>";
  }

  target.innerHTML = outHTML;
}

Dies ersetzt den Inhalt des durch target spezifizierten Elements mit einem neu erstellten <math> Element, das die 4x4-Matrix enthält. Jedes Element wird mit bis zu zwei Dezimalstellen angezeigt.

Alles andere

Der Rest des Codes ist identisch mit dem, der in den früheren Beispielen gefunden wurde:

initShaderProgram()

Initialisiert das GLSL-Shader-Programm, indem es loadShader() aufruft, um das Programm jedes Shaders zu laden und zu kompilieren, und dann jedes an den WebGL-Kontext anzuhängen. Sobald sie kompiliert sind, wird das Programm verlinkt und an den Aufrufer zurückgegeben.

loadShader()

Erstellt ein Shader-Objekt und lädt den angegebenen Quellcode hinein, bevor der Code kompiliert wird und sichergestellt wird, dass der Compiler erfolgreich war, bevor der neu kompilierte Shader an den Aufrufer zurückgegeben wird. Wenn ein Fehler auftritt, wird stattdessen NULL zurückgegeben.

initBuffers()

Initialisiert die Puffer, die Daten enthalten, die an WebGL übergeben werden sollen. Diese Puffer beinhalten das Array der Scheitelpunktpositionen, das Array der Scheitelpunktnormalen, die Texturkoordinaten für jede Fläche des Würfels und das Array der Scheitelpunktindizes (welches angibt, welcher Eintrag in der Scheitelpunktliste jede Ecke des Würfels darstellt).

loadTexture()

Lädt das Bild an einer angegebenen URL und erstellt eine WebGL-Textur daraus. Wenn die Dimensionen des Bildes nicht beide Potenzen von zwei sind (siehe die isPowerOf2() Funktion), wird das Mipmappen deaktiviert und das Umschlagen wird auf die Kanten geklemmt. Dies liegt daran, dass optimiertes Rendern von Mipmap-Texturen in WebGL 1 nur für Texturen funktioniert, deren Dimensionen Potenzen von zwei sind. WebGL 2 unterstützt Texturen in beliebiger Größe für Mipmap-Optimierung.

isPowerOf2()

Gibt true zurück, wenn der angegebene Wert eine Potenz von zwei ist; andernfalls wird false zurückgegeben.

Alles zusammenfügen

Wenn Sie den Code nehmen und HTML und etwas zusätzlichen JavaScript hinzufügen, haben Sie etwas in der Art unseres WebXR: Beispiel mit rotierendem Objekt und Benutzerbewegung Demos. Denken Sie daran: wenn Sie umherwandern und sich verirren, drücken Sie einfach die R Taste, um sich an den Anfang zurückzusetzen.

Ein Tipp: Wenn Sie kein XR-Gerät haben, können Sie möglicherweise einige der 3D-Effekte erhalten, wenn Sie Ihr Gesicht sehr nah an den Bildschirm bringen, mit Ihrer Nase in der Mitte zwischen den linken und rechten Auge-Bildern auf der Leinwand. Indem Sie sorgfältig durch den Bildschirm auf das Bild fokussieren und langsam vor- und zurückbewegen, sollten Sie irgendwann in der Lage sein, das 3D-Bild in den Fokus zu bringen. Es kann Übung erfordern, und Ihre Nase kann buchstäblich den Bildschirm berühren, abhängig davon, wie scharf Ihr Sehvermögen ist.

Es gibt viele Dinge, die Sie tun können, indem Sie dieses Beispiel als Ausgangspunkt verwenden. Versuchen Sie, weitere Objekte hinzuzufügen, oder verbessern Sie die Bewegungssteuerungen, um sie realistischer zu machen. Fügen Sie Wände, Decken und Böden hinzu, um sich stattdessen in einem Raum einzuschließen, anstatt in einem unendlichen Universum verloren zu gehen. Fügen Sie Kollisionstests oder Treffertests hinzu oder die Fähigkeit, die Textur jeder Würfelseite zu ändern.

Es gibt nur wenige Einschränkungen, was getan werden kann, wenn Sie sich darauf einstellen.

Siehe auch

• Lernen Sie WebGL (beinhaltet einige großartige Visualisierungen der Kamera und wie sie sich zur virtuellen Welt verhält)
• WebGL-Grundlagen
• Lernen Sie OpenGL
